solidworks 零件库怎么创建？小编今天给大家带来了 solidworks 创建零件库的方法步骤，爱学习的工程师小伙伴们快来学习吧！
1、创建默认零件
按照重型机械标准 JB/ZQ4450-1997 的“外六角螺塞 M20×1.5”设计默认零件。
①. 新建一个零件文件，进入草图绘制状态。
②. 以“前视基准面”为草绘基准面，绘制草图。选择下拉菜单“视图 / 尺寸名称”，在绘图区草图中改变尺寸名称，如图 1 所示。
2、建立

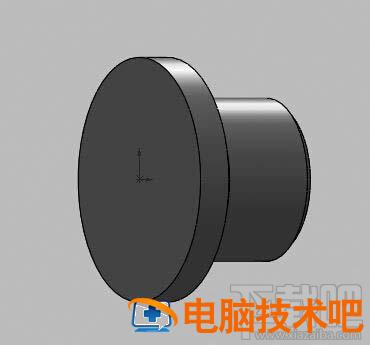

选择特征工具栏上的“旋转”命令，建立“旋转 1”特征 (见图 2)。
3、修改尺寸名
以图 2 左端面为基准，绘制草图，选择特征工具栏上的“拉伸”命令，建立“凸台 - 拉伸 1”特征，双击设计树中的“凸台 - 拉伸 1”特征，在绘图区零件上修改尺寸名称，如图 3 所示。将文件保存为“外六角螺塞 JB4450-1997.SLDPRT”(螺纹特征创建略)。
4、创建系列零件设计表

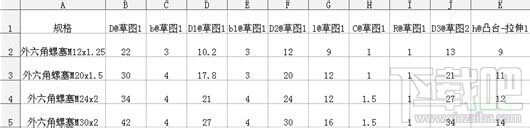

①. 新建 MicrosoftExcel 工作表，在单元格 A1 中输入“规格”，分别双击 SolidWorks 设计树中的“旋转 1”，“凸台 - 拉伸 1”特征，在绘图区中选择零件尺寸，在弹出的对话框中将主要值分别复制、粘贴到 B1K1 单元格。2) 按国标输入每种规格的螺塞所对应的参数值，将文件保存为“外六角螺塞设计表.xls”，如图 4 所示。
5、插入系列零件设计表
①. 选择下拉菜单“插入 / 表格 / 设计表”，打开“系列零件设计表”对话框，选择“来自文件”，点击“浏览”按钮，找到“外六角螺塞设计表.xls”后确定，在绘图区域弹出 Excel 表格，在空白处单击退出。
②. 单击 ConfigurationManager 按钮，进入配置管理，双击各配置，观察零件的变化。
6、创建零件库
在设计库中选择“DesignLibrary”点击右键，在快捷菜单中选择“新文件夹”，并将新文件夹重命名为“管路附件”，如图 5 所示。
7、保存零件库
在设计树中选择“外六角螺塞 JB4450-1997”，点击右键，选择“添加到库”命令，打开“添加到库”对话框，将文件保存到文件夹“管路附件”中，完成零件库的创建，如图 6 所示。
8、零件库调用
在装配体环境中，选择设计库中“管路附件”文件夹下的“外六角螺塞 JB4450-1997”文件，拖放入装配区域，弹出“选择配置”对话框，在对话框中即可选择所需零件的规格，如图 7 所示。
9、修改配置

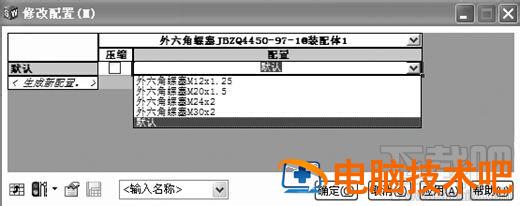

选择已调出的零件，点击右键，在快捷菜单中选择“配置零部件”命令，弹出“修改配置”对话框。单击配置栏右侧的下拉菜单可重新选择零件配置，更改零件的规格，如图 8 所示。
小结：
通过这种方法，可以设计 SolidWorksToolbox 插件中缺少的标准件库，也可以将自己常用的系列零件制作成零件库。这样，我们在设计建模时可以方便地从设计库中直接调用所需要的零件，提高设计效率，避免同类型零件重复设计。
