cad中怎么设置绘图区域 cad中怎么设置绘图区域大小2007版本

2023-07-10 133

CAD中的绘图区域其实是需要设置的，这个方法不难，下面是学习啦小编带来关于cad中怎么设置绘图区域的内容，希望可以让大家有所收获!

cad中设置绘图区域的方法

这里以绘制三个200×200矩形区域为例。如何绘制绘图区域这里不再多讲，不会的请看前一篇。

首先绘制第一个绘图区域，如下图。

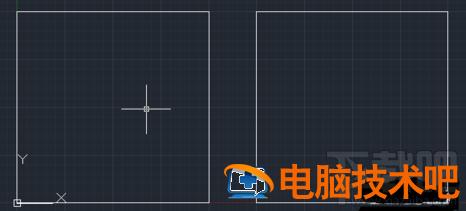

接着绘制第二个绘图区域。我们只需计算第二个绘图区域的坐标即可，图1左下角坐标为(0， 0)，右上角坐标为(200，200).将2图间隔设为50，则图2左下角坐标为(250，0)，右上角坐标为(450，200)

具体步骤 limits空格→250，0空格→450，200空格→rec→250,0空格→450,200空格

看懂第二步，第三步就简单多了。那么第三个图的位置坐标为(500，0)，(700，200)

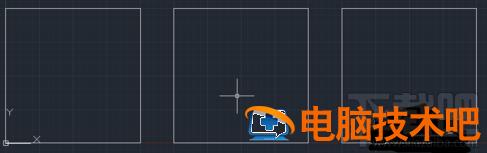

具体步骤同上，只要改变数字就行。如下图三个绘图区域已经出现。

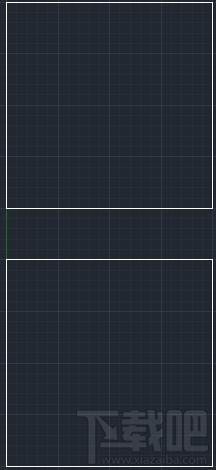

假如要绘制竖着排列的绘图区域，也只需改变坐标。比如图1(0,0)(200,200),图2(0，250)(200，450)，会出来如下图
