KICAD 之旅紧随上一期
使用 KiCad 印刷电路板设计流程
使用 KiCad 印刷电路板设计主要分为设计电路原理图和图纸布局两部分 PCB。
设计电路原理图：打开 Esschema -> 在电路原理图上添加元件 (如果库中不存在，打开原理图库编辑器自己创建一个)-> 连线 -> 标注元器件 -> 规则检查 (如有错误，修正电路原理图) -> 为组件选择合适的包装 (如果库中不存在，打开包装编辑器自行创建一个)-> 生成材料清单 BOM -> 生成 Netlist 网络表
依图布局 PCB：打开 Pcbnew -> 读取 Netlist 网络表 -> 合理选择 PCB 结构 (双层、四层或其他)-> 确定布线宽度、间距等规则 -> 合理布局部件 -> 手动或自动连接 -> 覆铜 -> 规则检查 -> 添加必要说明 -> 生成生产用 Gerber 文件及钻孔文件
将物料清单 BOM、Gerber 发送文件和钻孔文件 PCB 制造商可以生产您设计的印刷电路板。
使用 KiCad 构造电路原理图
本文就用 NE 脉冲发生器模块设计 555
简单介绍下 NE555 的特点
1. 特定的振荡延迟可以通过简单的电阻器和电容器来完成。
使用 KiCad 构造电路原理图
本文就用 NE 脉冲发生器模块设计 555
简单介绍下 NE555 的特点
1. 特定的振荡延迟可以通过简单的电阻器和电容器来完成。它的延迟范围很广，可以从几微秒到几个小时。
2. 其操作电源范围广，可与 TTL，CMOS 逻辑电路，即其输出电平和输入触发电平，可与这些系列逻辑电路的高低电平相匹配。
3. 输出端供电电流大，可直接推动各种自动控制负载。
4. 计时精度高，温度稳定性好，价格便宜
电路设计
编辑原理图（Esschema）中构造电路图
1、建立工程 对于有经验的老攻城狮来说，他们都明白建设项目的意义。新手可以遵循这一点。只要他们记得做一个项目，他们就可以建立一个项目文件，以便于查看和管理。
打开 KiCad，选择 文件 (F) —> 新建工程 (N)—> 工程...(P)

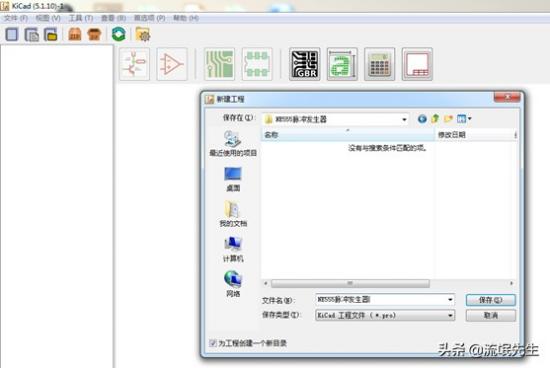

命名工程文件

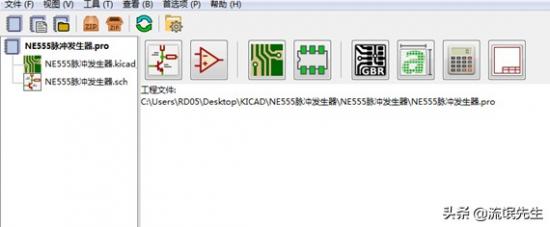

建立工程后界面
两个文件会出来，一个是.sch(编辑项目电路原理图文件).Pcb（项目的 PCB 图编辑文件 )

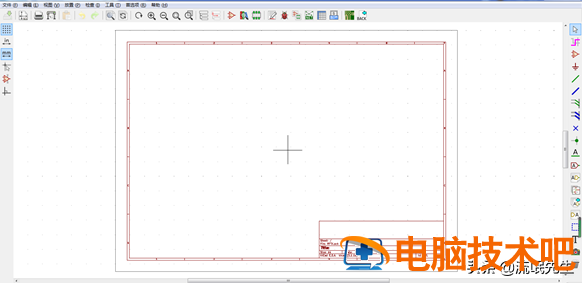

打开 NE555 脉冲发生器.sch 空白原理绘制区界面
将鼠标移动到相应的工具栏，相应工具对应的功能将显示
注: 如果下载英文版，工具对应的位置功能没有变化，只显示英文内容
