本文主要介绍:ABAQUS如何将计算数据导出呢?最近很多的用户在使用这款软件的时候，都不是很熟悉操作的方法?今天这篇文章中小编就为用户们带来了ABAQUS导出计算数据的具体操作方法，让我们一起去学习下吧

ABAQUS如何将计算数据导出呢?最近很多的用户在使用这款软件的时候，都不是很熟悉操作的方法?今天这篇文章中小编就为用户们带来了ABAQUS导出计算数据的具体操作方法，让我们一起去学习下吧。

1 设置场变量输出

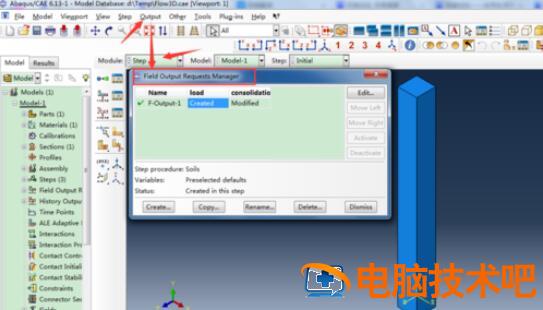

首先在step模块下设置场输出工具栏中 output

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第1张

点击creatd，或者自己新建:creat

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第2张

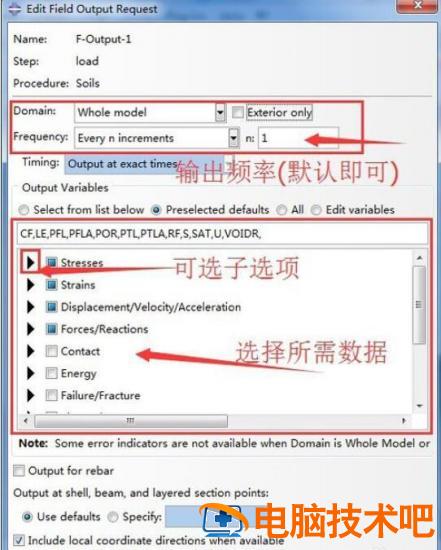

对场输出进行编辑，点击确认

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第3张

2输出数据:历程变化

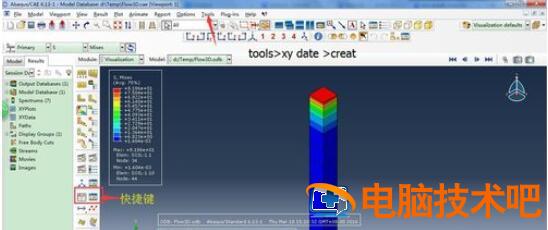

快捷键或者工具栏命令创建XY 数据

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第4张

选择数据源然后 continue

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第5张

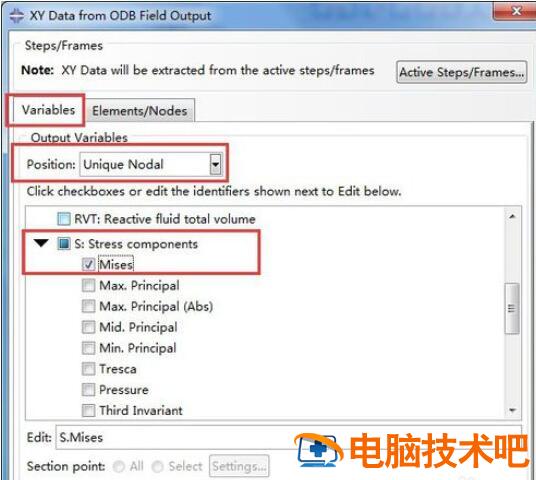

设置场输出节点的 mises应力为例

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第6张

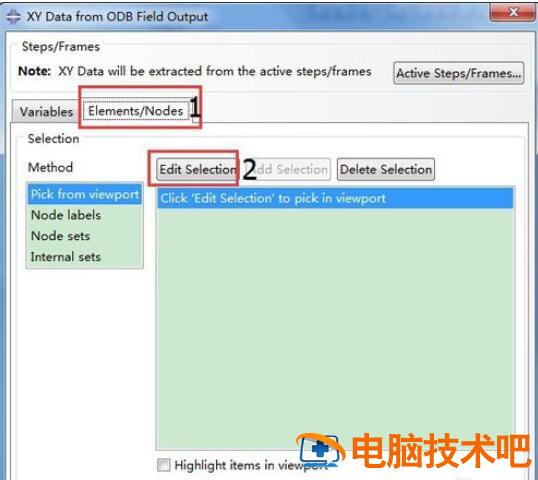

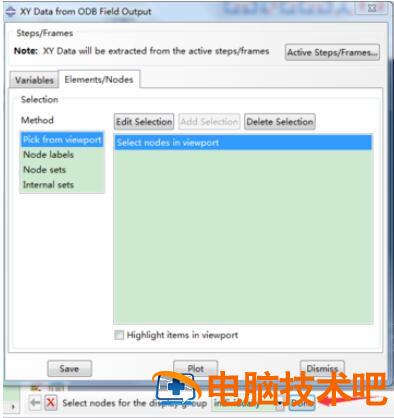

拾取节点点击 EDIT SELECTION 在模型上面拾取节点然后点击DONE

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第7张

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第8张

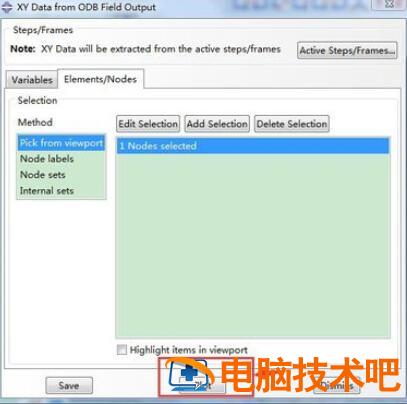

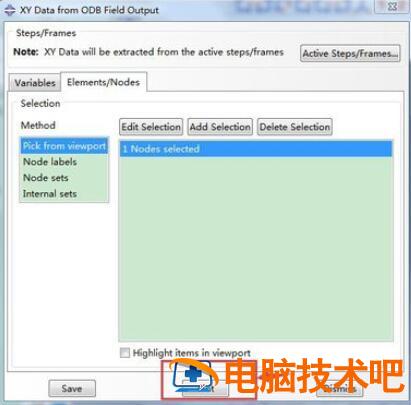

点击plot

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第9张

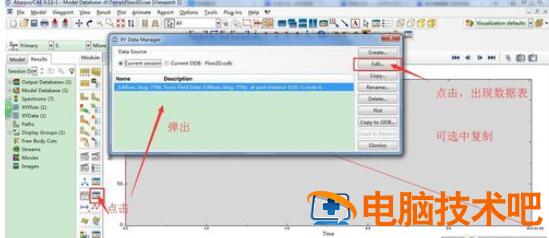

出现x-y图线

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第10张

ABAQUS导出计算数据的具体操作方法 abaqus中导出文件类型有哪些软件办公第11张

根据上文讲述的ABAQUS导出计算数据的具体操作方法，你们应该都学会了吧!
