UG10.0制作工程图的详细步骤 ug10.0工程图视频教程

2023-07-12 158

本文主要介绍:UG10.0如何制作工程图？本文就专门为各位新手伙伴介绍了UG10.0制作工程图的详细步骤，还不会操作的朋友就跟着小编学习一下吧，希望对你们有所帮助。

UG10.0如何制作工程图？本文就专门为各位新手伙伴介绍了UG10.0制作工程图的详细步骤，还不会操作的朋友就跟着小编学习一下吧，希望对你们有所帮助。

1、启动UG10.0后，其是空白的，此时需打开一个要出工程图的图档;

UG10.0制作工程图的详细步骤 ug10.0工程图视频教程软件办公第1张

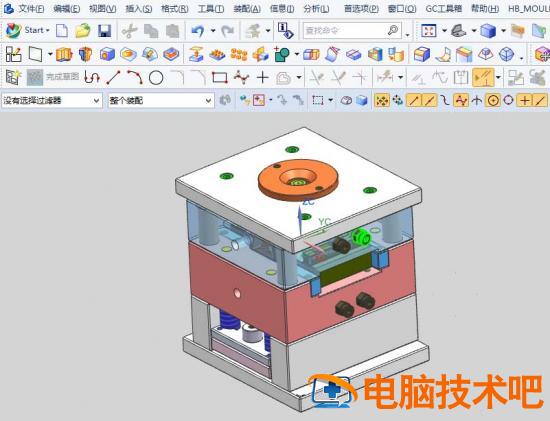

2、下图是小编打开的一套设计好的模具三维;

UG10.0制作工程图的详细步骤 ug10.0工程图视频教程软件办公第2张

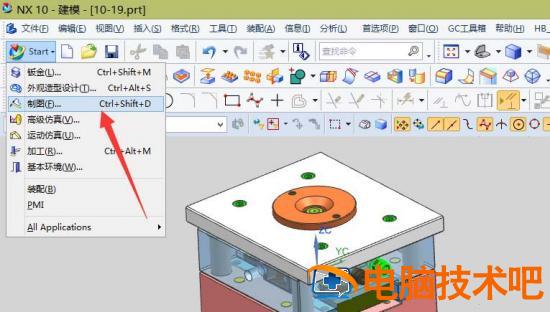

3、点起始，找到制图功能;(当然也可用组合键ctrl+shift+d进入到制图模式下)

UG10.0制作工程图的详细步骤 ug10.0工程图视频教程软件办公第3张

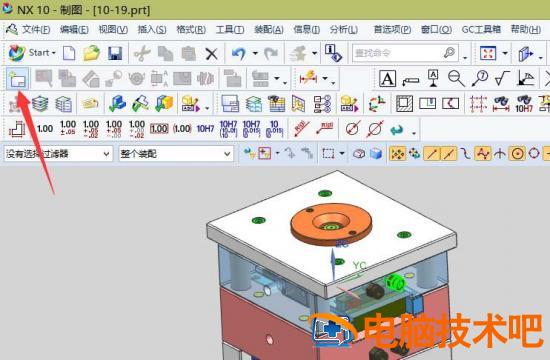

4、新建一个图纸页;

UG10.0制作工程图的详细步骤 ug10.0工程图视频教程软件办公第4张

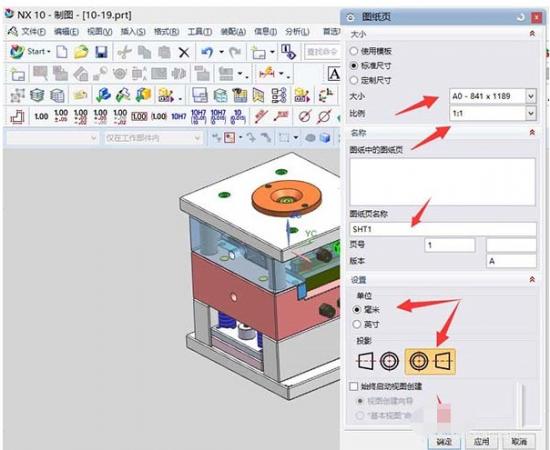

5、在弹出的新建对话框中，按下图箭头指示进行设置即可;(只需选择，其它都按默认即可)

UG10.0制作工程图的详细步骤 ug10.0工程图视频教程软件办公第5张

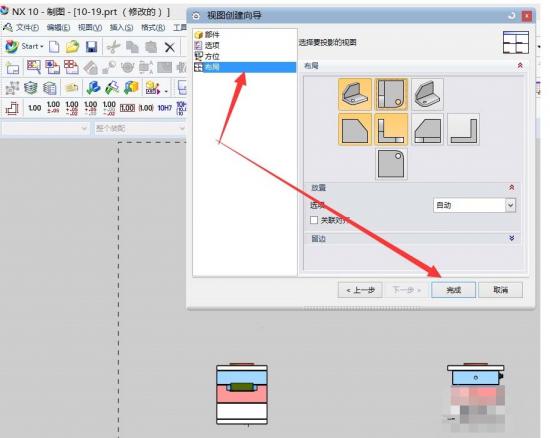

6、启动视图中的自动创建功能，在布局中选择需创建的方位;

UG10.0制作工程图的详细步骤 ug10.0工程图视频教程软件办公第6张

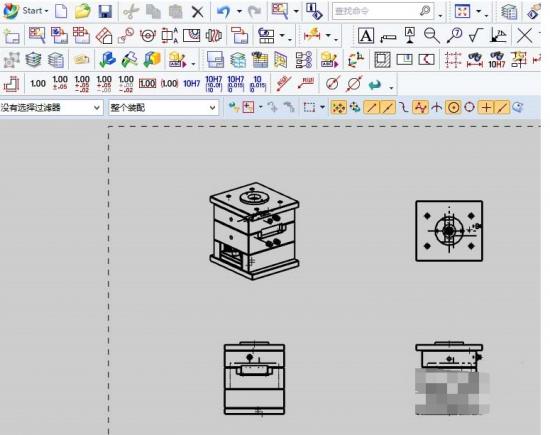

7、确认后，得到的图形如下，接下来对其进行标注尺寸就好了。

UG10.0制作工程图的详细步骤 ug10.0工程图视频教程软件办公第7张

上面就是小编为各位讲述的UG10.0制作工程图的详细步骤，一起来学习学习吧。相信是可以帮助到一些新用户的。
