本文主要介绍:很多朋友有时会用到SolidWorks来绘制草图，不过大家知道SolidWorks如何制作散热孔吗？下面小编就给大家分享SolidWorks制作散热孔的操作教程哦，希望会对你有所帮助。

很多朋友有时会用到SolidWorks来绘制草图，不过大家知道SolidWorks如何制作散热孔吗？下面小编就给大家分享SolidWorks制作散热孔的操作教程哦，希望会对你有所帮助。

1、打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，创建基体法兰，如图。钣金厚度“1 mm”，折弯半径“1 mm”，方向为两侧对称，深度“100 mm”。

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第1张

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第2张

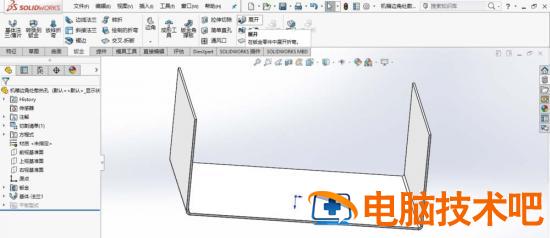

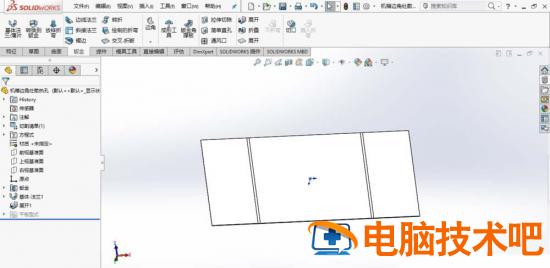

2、单击“钣金—展开”命令，如图，可展开单个的折弯。

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第3张

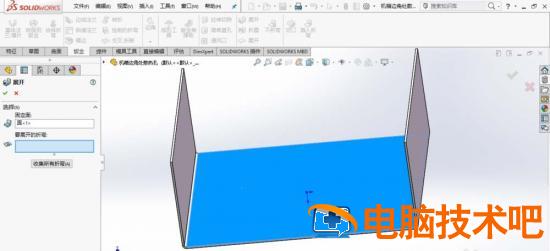

3、选择固定面和要展开的折弯，单击确定，展开折弯。

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第4张

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第5张

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第6张

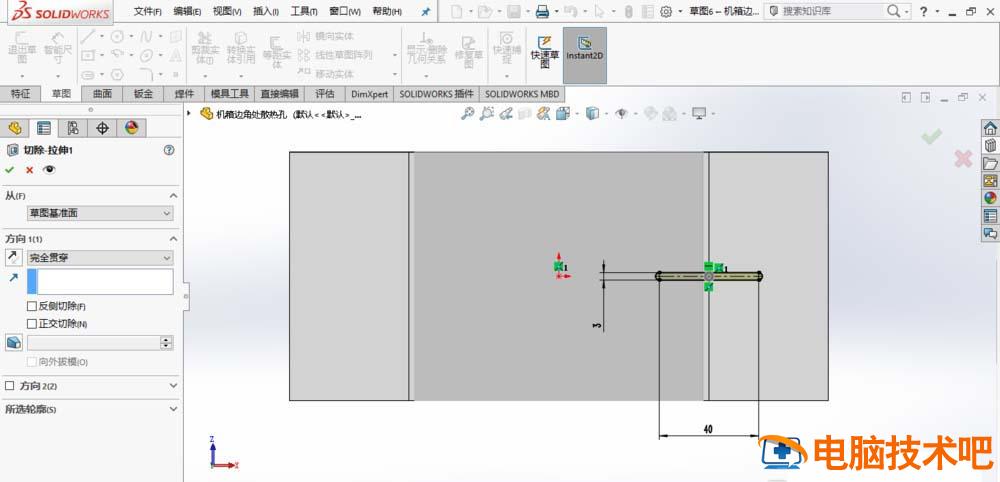

4、在图示端面上绘制草图，创建切除特征，完全贯穿，如图。

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第7张

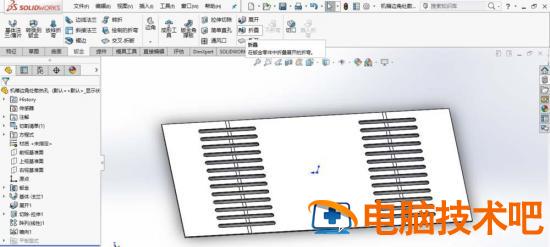

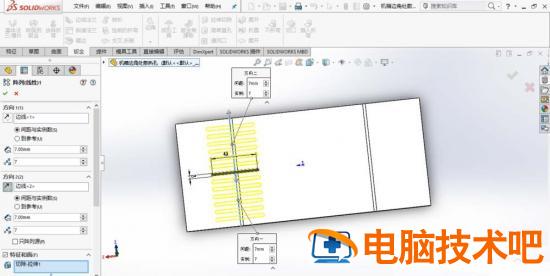

5、阵列切除拉伸特征，如图。

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第8张

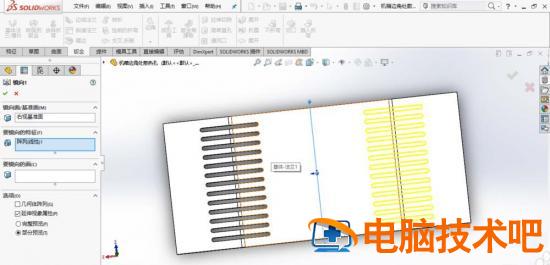

6、镜像阵列特征，镜像面选择右视基准面。

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第9张

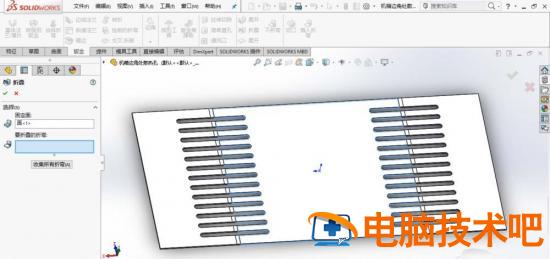

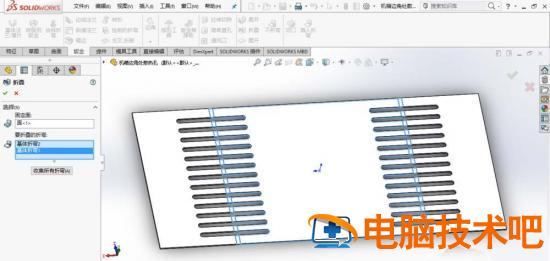

7、单击“钣金—折叠”命令，如图，可将单个折弯折叠。

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第10张

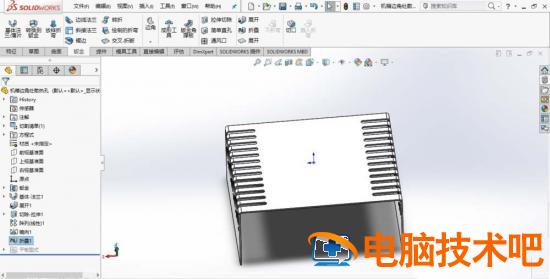

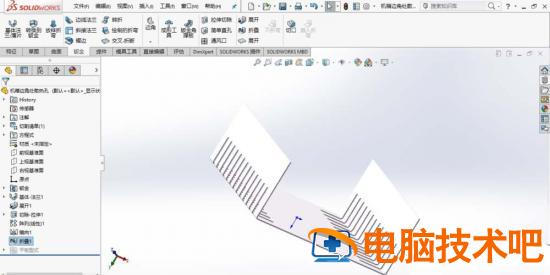

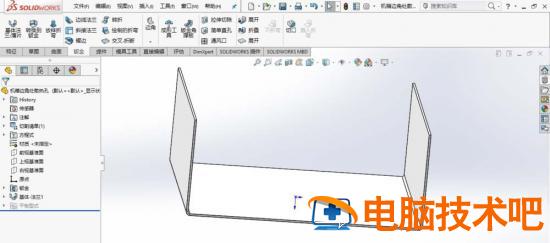

8、选择要折叠的折弯，单击确定，将创建完边角散热孔的机箱重新折叠。

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第11张

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第12张

9、至此，完成机箱边角处散热孔的创建。保存模型。

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第13张

SolidWorks制作散热孔的操作教程分享 solidworks画散热片软件办公第14张

上面就是小编为大家带来的SolidWorks制作散热孔的操作教程，一起来学习学习吧。相信是可以帮助到一些新用户的。
