本文主要介绍:Solidworks这款软件吸引了不少亲们安装入手，那么若想绘制百叶窗模型，我们应该如何来操作呢？接下来小编就来讲解Solidworks绘制百叶窗模型的详细步骤，相信一定可以帮助到你们。

Solidworks这款软件吸引了不少亲们安装入手，那么若想绘制百叶窗模型，我们应该如何来操作呢？接下来小编就来讲解Solidworks绘制百叶窗模型的详细步骤，相信一定可以帮助到你们。

1、在SolidWorks中找到图示的文件夹，能看到一个自带的百叶窗模型。

Solidworks绘制百叶窗模型的详细步骤 sw百叶窗怎么画出来? 软件办公第1张

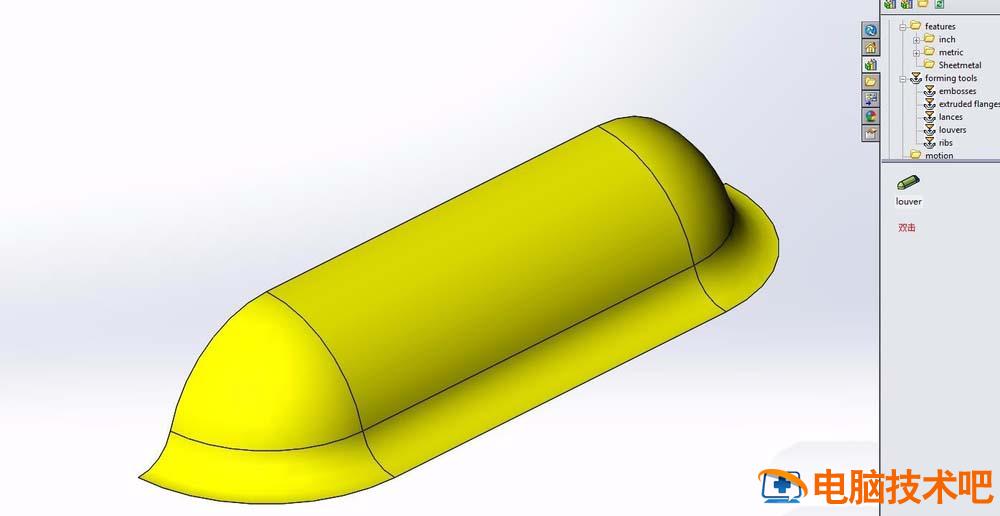

2、双击这个模型，即可生成零件。

Solidworks绘制百叶窗模型的详细步骤 sw百叶窗怎么画出来? 软件办公第2张

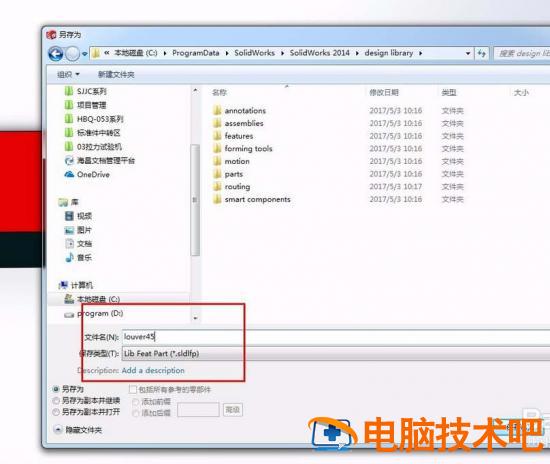

3、为避免修改自带的模型，先将这个模型另存到一个地方。

Solidworks绘制百叶窗模型的详细步骤 sw百叶窗怎么画出来? 软件办公第3张

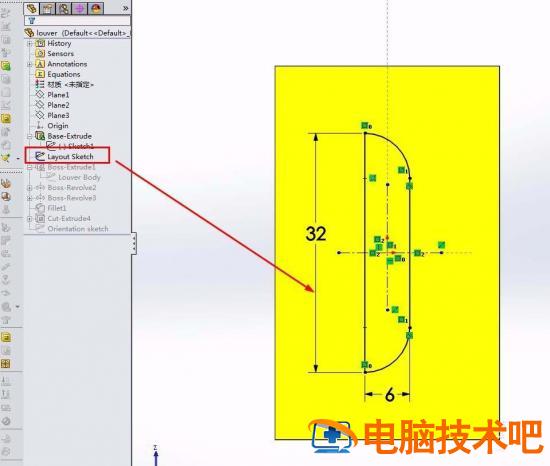

4、打开另存的文件，对尺寸进行修改。一般能修改拉伸板的长度和宽度，其次修改草图的主要尺寸。

Solidworks绘制百叶窗模型的详细步骤 sw百叶窗怎么画出来? 软件办公第4张

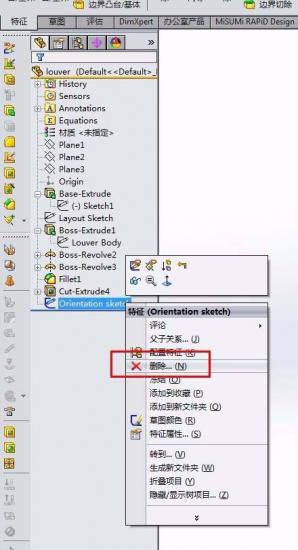

5、可删除最后一个草图。

Solidworks绘制百叶窗模型的详细步骤 sw百叶窗怎么画出来? 软件办公第5张

6、在视图，钣金里找到成形工具。

Solidworks绘制百叶窗模型的详细步骤 sw百叶窗怎么画出来? 软件办公第6张

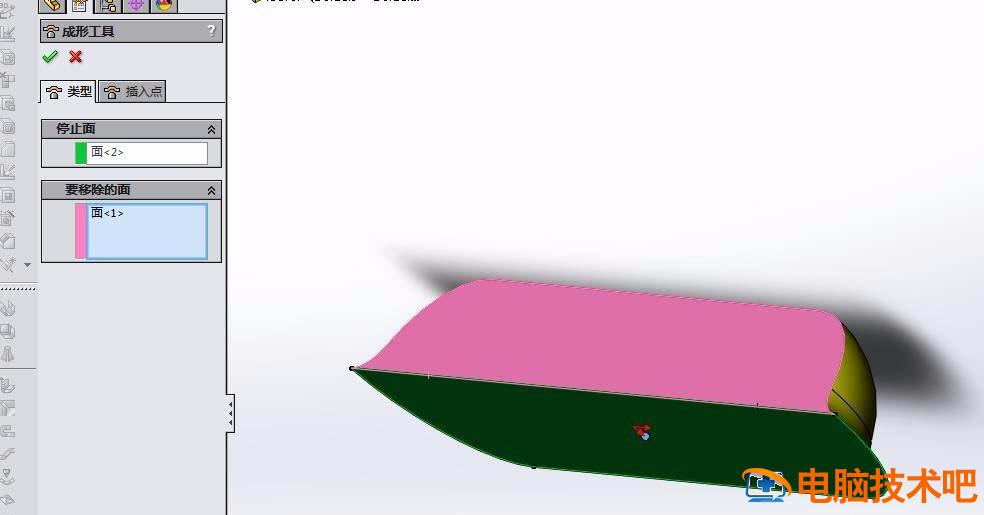

7、选择结束面和开始面。

Solidworks绘制百叶窗模型的详细步骤 sw百叶窗怎么画出来? 软件办公第7张

8、保存，注意保存格式。

Solidworks绘制百叶窗模型的详细步骤 sw百叶窗怎么画出来? 软件办公第8张

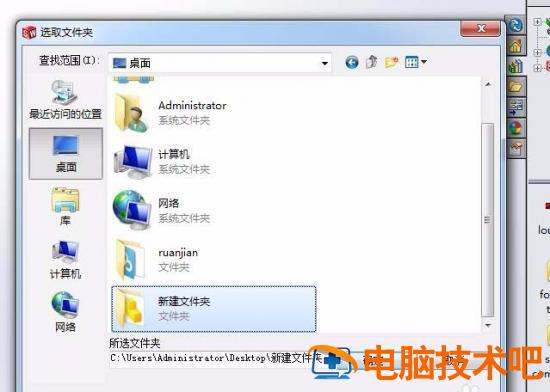

9、在零件库中右击点击添加文件夹，将刚才存的零件文件夹加进去。

Solidworks绘制百叶窗模型的详细步骤 sw百叶窗怎么画出来? 软件办公第9张

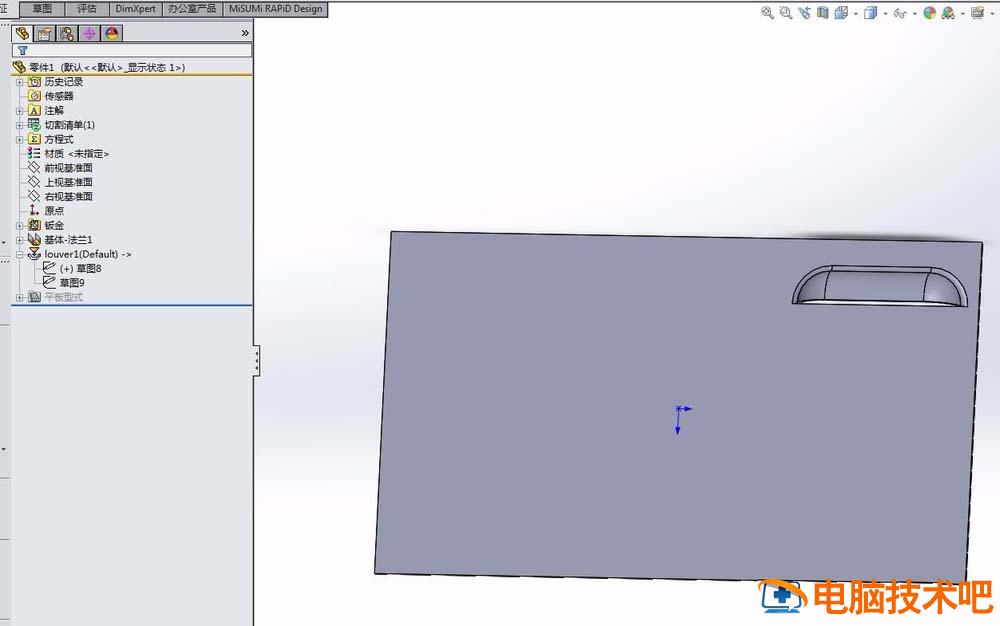

10、就能在钣金上面直接应用了。

Solidworks绘制百叶窗模型的详细步骤 sw百叶窗怎么画出来? 软件办公第10张

上面就是小编为大家带来的Solidworks绘制百叶窗模型的详细步骤，一起来学习学习吧。相信是可以帮助到一些新用户的。
