本文主要介绍:刚入手Eplan软件的朋友，可能还不会更改元件的线圈到关联触点的距离，而小编今天就分享关于Eplan更改元件的线圈到关联触点的距离的简单教程，感兴趣的小伙伴们一起学习一下吧！

刚入手Eplan软件的朋友，可能还不会更改元件的线圈到关联触点的距离，而小编今天就分享关于Eplan更改元件的线圈到关联触点的距离的简单教程，感兴趣的小伙伴们一起学习一下吧！

首先选择需修改的元件(继电器或接触器)，然后双击，出现器件属性界面。

Eplan更改元件的线圈到关联触点的距离的简单教程 eplan调整关联位置软件办公第1张

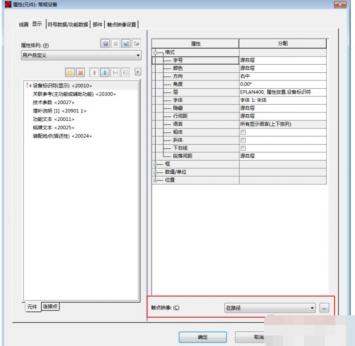

选择显示，然后右下角有个触点映像。

Eplan更改元件的线圈到关联触点的距离的简单教程 eplan调整关联位置软件办公第2张

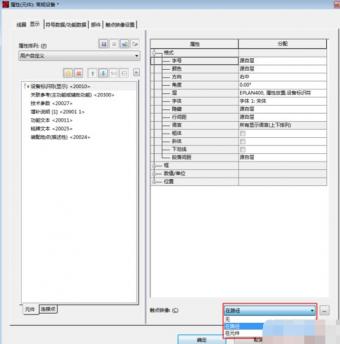

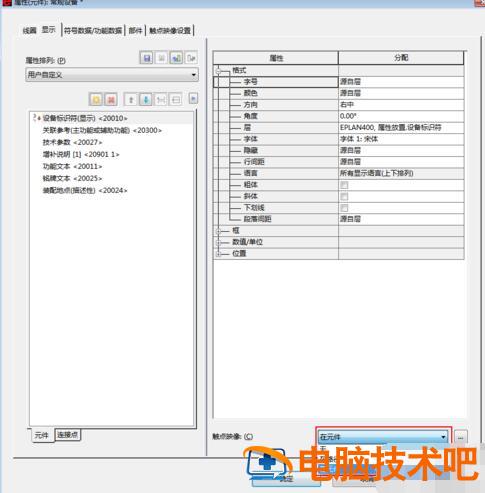

点击触点映像后面的选择框中的倒三角，选择“在元件”，则关联触点在元器件的右边位置。

Eplan更改元件的线圈到关联触点的距离的简单教程 eplan调整关联位置软件办公第3张

点击触点映像后的选择框中的倒三角，选择“在路径”，则关联触点在元器件的垂直下方位置。

Eplan更改元件的线圈到关联触点的距离的简单教程 eplan调整关联位置软件办公第4张

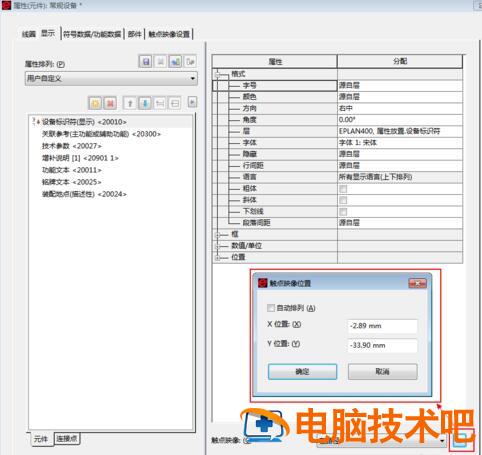

点击触点映像最右边的三点标志，进入触点映像位置设置框，然后修改X位置与Y位置的数值，就能修改器件与关联触点之间的距离。

Eplan更改元件的线圈到关联触点的距离的简单教程 eplan调整关联位置软件办公第5张

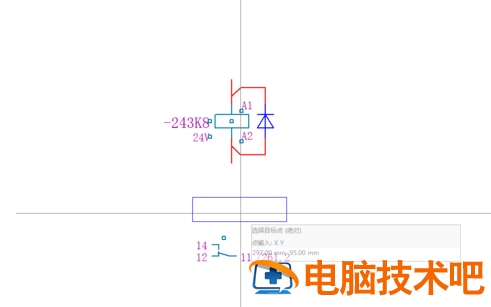

还有个快捷键，即“Ctrl+B",可移动关联触点的位置，达到修改器件与关联触点之间的距离。

Eplan更改元件的线圈到关联触点的距离的简单教程 eplan调整关联位置软件办公第6张

以上这里为各位分享了Eplan更改元件的线圈到关联触点的距离的简单教程。有需要的朋友赶快来看看本篇文章吧。
