Abaqus在曲面上面打孔的操作教程分享 abaqus怎么做曲面切割

2023-07-12 142

本文主要介绍:使用Abaqus软件过程里，有的朋友表示还不会在曲面上面打孔，而今天小编就分享了Abaqus在曲面上面打孔的操作教程哦，希望可以帮助到你们。

使用Abaqus软件过程里，有的朋友表示还不会在曲面上面打孔，而今天小编就分享了Abaqus在曲面上面打孔的操作教程哦，希望可以帮助到你们。

目标：在如图圆管上面打一个六边形孔洞贯穿

Abaqus在曲面上面打孔的操作教程分享 abaqus怎么做曲面切割软件办公第1张

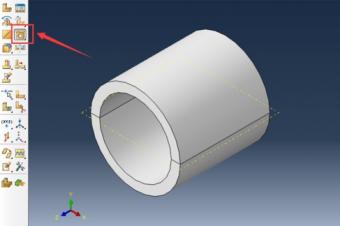

建立圆管模型，

Abaqus在 part模块有shape功能，对模型进行cut

blend 等编辑 ……cut模块下有 circular hole功能不过不能在曲面上面实现

Abaqus在曲面上面打孔的操作教程分享 abaqus怎么做曲面切割软件办公第2张

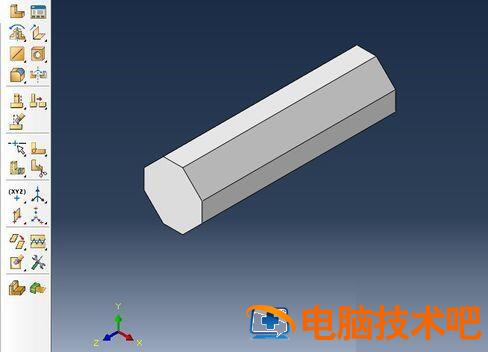

新建一个柱形截面，其截面形状为孔的形状、截面尺寸一致，长度保证能穿透圆管厚度……(自己合适的尺寸)

Abaqus在曲面上面打孔的操作教程分享 abaqus怎么做曲面切割软件办公第3张

装配两个part

Abaqus在曲面上面打孔的操作教程分享 abaqus怎么做曲面切割软件办公第4张

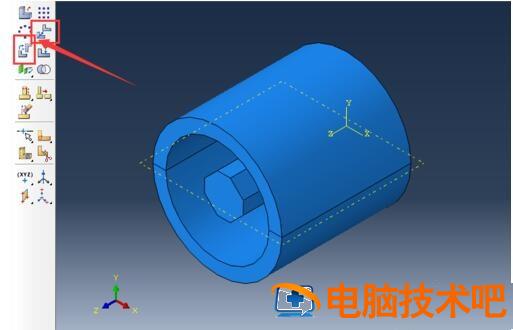

调整位置

Abaqus在曲面上面打孔的操作教程分享 abaqus怎么做曲面切割软件办公第5张

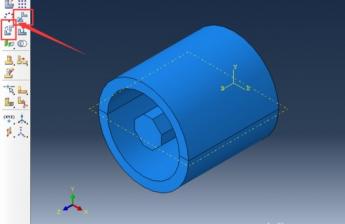

如图位置

Abaqus在曲面上面打孔的操作教程分享 abaqus怎么做曲面切割软件办公第6张

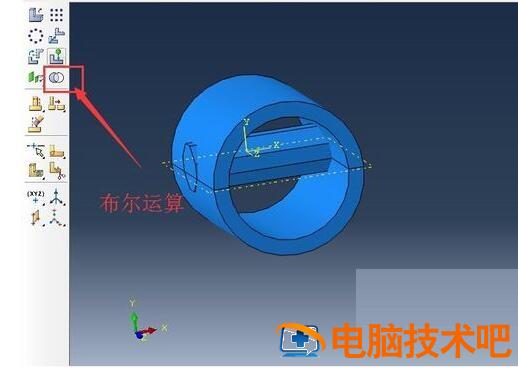

布尔运算

Abaqus在曲面上面打孔的操作教程分享 abaqus怎么做曲面切割软件办公第7张

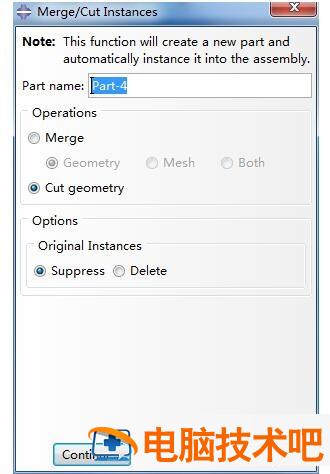

用圆管减去棱柱

Abaqus在曲面上面打孔的操作教程分享 abaqus怎么做曲面切割软件办公第8张

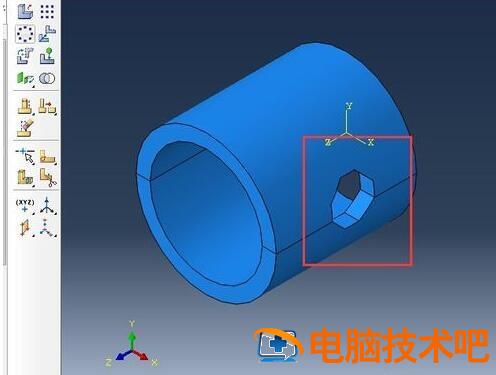

得到最终结果如图

Abaqus在曲面上面打孔的操作教程分享 abaqus怎么做曲面切割软件办公第9张

上文就讲解了Abaqus在曲面上面打孔的操作内容，希望有需要的朋友都来学习哦。
