Multisim14.0绘制运算放大电路的详细步骤

2023-07-12 162

本文主要介绍:最近不少才接触Multisim14.0软件的朋友表示自己还不会绘制运算放大电路。其实很简单的，下这里笔者就为大伙分享关于Multisim14.0绘制运算放大电路的详细步骤，一起来看看吧。

最近不少才接触Multisim14.0软件的朋友表示自己还不会绘制运算放大电路。其实很简单的，下这里笔者就为大伙分享关于Multisim14.0绘制运算放大电路的详细步骤，一起来看看吧。

打开Multisim14.0软件，选择“菜单栏”-“工具”选项，如图所示;

Multisim14.0绘制运算放大电路的详细步骤软件办公第1张

选择“电路向导”-"运算放大器向导"选项，如图所示;

Multisim14.0绘制运算放大电路的详细步骤软件办公第2张

设置自己所需要的放大参数，如图所示;

Multisim14.0绘制运算放大电路的详细步骤软件办公第3张

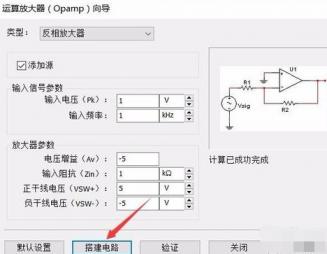

完成后点击“验证”-"搭建电路"，如图所示;

Multisim14.0绘制运算放大电路的详细步骤软件办公第4张

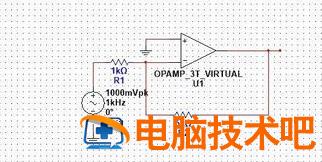

完成后，放置到图上即可，如图所示;

Multisim14.0绘制运算放大电路的详细步骤软件办公第5张

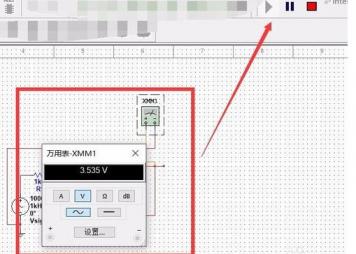

可通过仿真软件中的万用表进行测试，判断电路是否正确，如图所示。

Multisim14.0绘制运算放大电路的详细步骤软件办公第6张

还不了解Multisim14.0绘制运算放大电路的详细步骤的朋友们，不要错过小编带来的这篇文章哦。
