Revit有一个工具“子面域”,用于在地形表面内定义一个面积,可以给它应用不同属性集(例如材质)来创建道路,创建子面域不会生成单独的表面。如果要创建可独立编辑的单独表面,可以使用“拆分表面”工具。

创建子面域的前提是要把地形创建好,子面域是基于地形创建的,地形带有斜坡,那么创建的子面域同样有斜坡。但是假如要在该子面域上放置构件就会有问题,若是基于主体的族构件,那么一定要勾选族类别与族参数对话框中的“基于工作平面”,在拾取子面域为主体时,才会自动旋转方向与子面域方向相平行。

Revit在地形上绘制带坡度的道路的详细步骤 revit2016坡道怎么画 软件办公 第1张

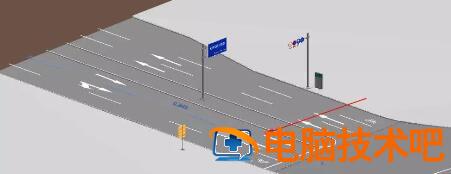

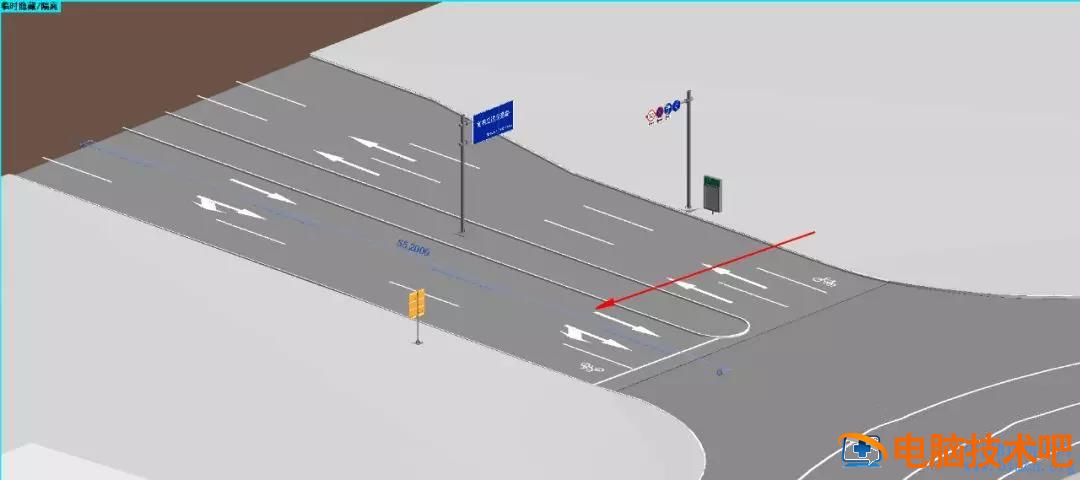

若要放置基于线或基于面的族构件(比如:道路标线),你会发现根本拾取不到子面域,此时该怎么办呢?必须换一种方式绘制道路,可以使用“建筑地坪”工具,点击“体量和场地”选项卡下“场地建模”面板中的“建筑地坪”工具,绘制好道路边线,不要急着点击完成,在完成按钮旁边找到“坡度箭头”工具,给地坪添加坡度,与地形坡度一致。

Revit在地形上绘制带坡度的道路的详细步骤 revit2016坡道怎么画 软件办公 第2张

点击完成,此时再在建筑地坪上放置基于线或基于面的族构件就没问题了。

Revit在地形上绘制带坡度的道路的详细步骤 revit2016坡道怎么画 软件办公 第3张

以上这里为各位分享了Revit在地形上绘制带坡度的道路的详细步骤。有需要的朋友赶快来看看本篇文章吧。
