ideapad310s怎么开机bios ideapad310s拆机图解

2023-07-07 102

(ideapad310s无法开机)

机器型号联想310S-14IKB笔记本(独显i7）

【主板版号】LA-E221P Rev：1.0

【故障】跌倒后开机不显示

收到联想310S-14IKB笔记本，客户描述笔记本不小心摔倒了，开机时没有显示。

维修过程

拿到机器后，连接电源查看电流，可以触发，但死电流没有跳变。

维修过程

拿到机器后，连接电源查看电流，可以触发，但死电流没有跳变。

拆卸机器，取出主板。 ideapad310s怎么开机bios ideapad310s拆机图解系统教程第3张

仔细测量，发现这一点Vccgt没有。

还有Dramrst也没有。

也没有用示波器测量波形。按时间顺序测量BIOS 波形正常的波形正常。

测量了CPU供电芯片VID波形，异常，锁定故障CPU上。

上BGA，将CPU取下来，很完美，没有掉点。

除掉黑胶，找个CPU植球，将CPU装回。

测量波形的示波器，Dramrst有动作，但测量Vccgt很难抓到。这是第二个

通道。如图：

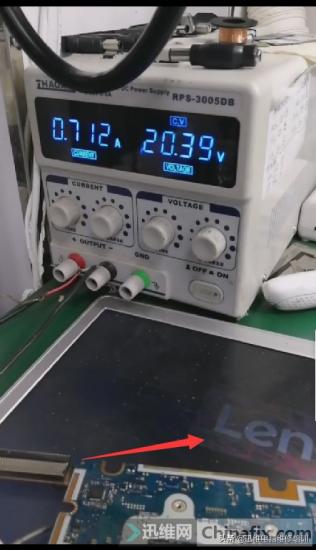

但是电流表也有跳变，电流已经亮了，

屏幕上联想LOGO也出来了，进去了BIOS正常，测试功能正常，维护到此结束。

本案例由迅维会员（龙少恒良）原创提供！未经许可不得转载！
