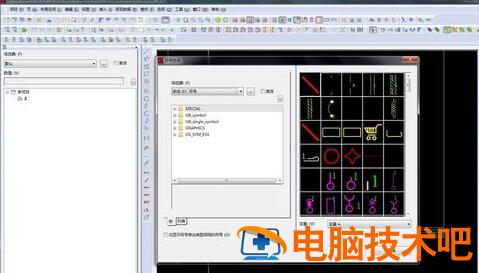

首先选择插入符号菜单项。打开符号选择对话框。

Eplan插入接触器线圈和触点映像的详细步骤 eplan接触器符号在哪软件办公第1张

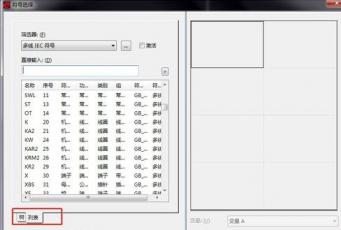

选择符号选择对话框中的列表选项卡。若还未执行，请激活筛选器多线IEC符号。

Eplan插入接触器线圈和触点映像的详细步骤 eplan接触器符号在哪软件办公第2张

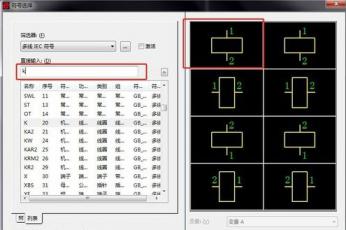

在直接输入文本中输入K，在此列表中选择K线圈，并单击【确定】。符号附在鼠标指针上，并可定位在图形编辑器里。

Eplan插入接触器线圈和触点映像的详细步骤 eplan接触器符号在哪软件办公第3张

Eplan插入接触器线圈和触点映像的详细步骤 eplan接触器符号在哪软件办公第4张

将此线圈定位在原理图里，并用鼠标左键单击。打开属性(组件符号)：常规设备对话框。在属性对话框中切换到线圈选项卡。请在显示设备标识文本框中输-K1，导入预定义的连接点代号A1¶A2，单击[确定]。然后选择弹出菜单》取消操作，结束操作。

使用与原理图第一页主回路常开触点相同的线圈的显示设备标识，Eplan会自动生成一个触点映像。此触点映像包括连接点代号、符号和线圈关联参考触点的原理图位置，并显示在线圈下方。
