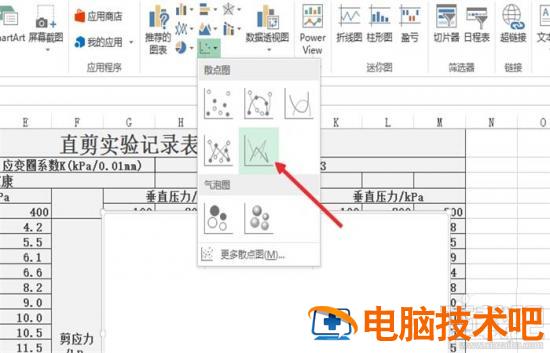

1、首先，我们打开我们需要制作图表的的excel数据，然后点击【插入】【散点图】【带折线的散点图】，插入一个空白图表

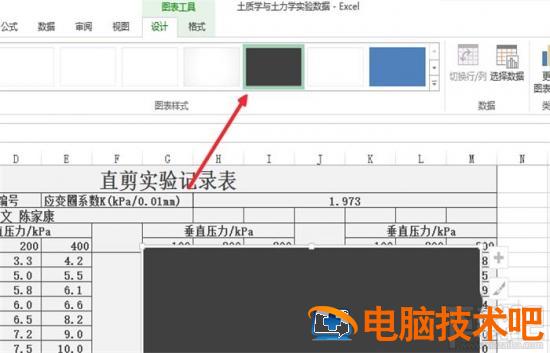

2、为了使图表更加的显眼，直观，在这里我们将图表背景换成了黑色，在设计中我们可以对图表的样式进行设定。

3、然后点击【图表工具】【设计】【选择数据】，进行数据的添加

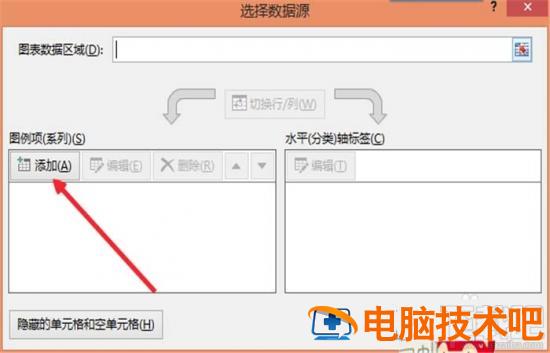

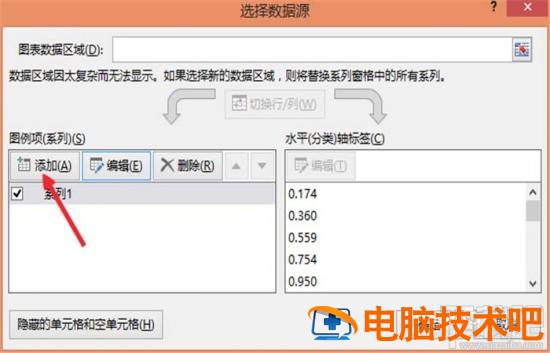

4、在【选择数据源】的对话框中，点击【添加】，选择需要添加的XY轴的数据值

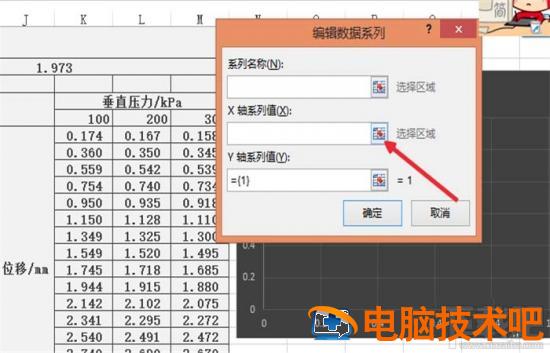

5、在【编辑数据系列】中，首先我们要编辑该曲线的名称，然后选择X轴的数据源，点击X轴【选择区域】前的小方框。

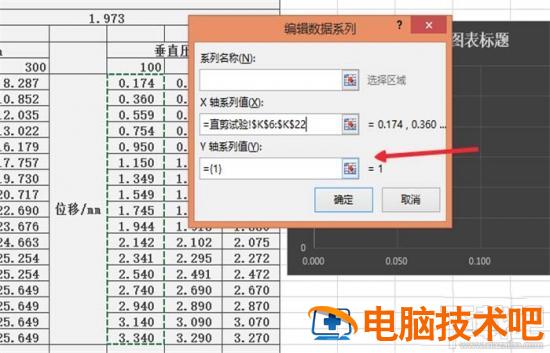

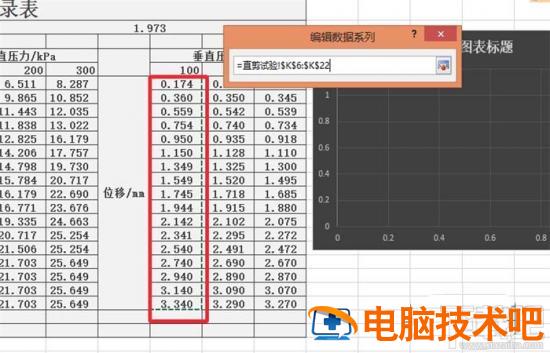

6、对话框变为小矩形框，然后我们就可以选择我们的数据源，选中数据之后我们点击小矩形框右侧的小方框，X轴的数据选择完毕，Y轴的选择同X轴一样，不再赘述。在选择完毕之后，点击【确定】，回到【编辑系列数据源】对话框中

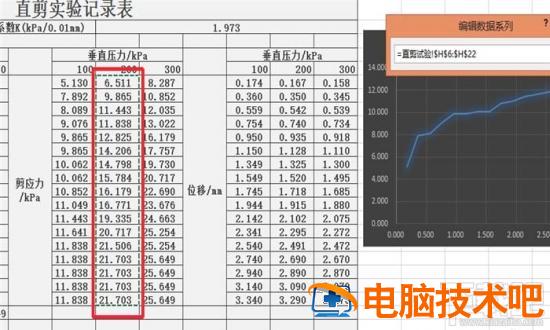

7、然后我们添加第二条曲线，同添加第一条曲线一样，【添加】【编辑系列名称】【选择XY轴的数据源】【确定】。

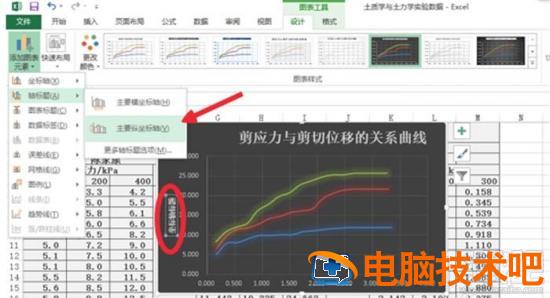

8、添加第三条，第四条的方法均为上述过程，在添加完所有的曲线之后，我们需要对总表的横纵坐标中标题进行编辑，点击【添加图表元素】【轴标题】【主要横坐标轴】，然后在图表中的文本框中编辑标题。

9、最后，添加图例，说明各条曲线代表的意义。点击【添加图表元素】【图例】【右侧】，进行图例的添加，到此，一个完整的图表制作成功。
