本文主要介绍:Solidworks如何将三维图转为二维图输出？下面的这篇文章就是为大家讲解Solidworks将三维图转为二维图输出的操作流程，有需要学习的小伙伴就赶紧和小编一起来学习一下吧。

Solidworks如何将三维图转为二维图输出？下面的这篇文章就是为大家讲解Solidworks将三维图转为二维图输出的操作流程，有需要学习的小伙伴就赶紧和小编一起来学习一下吧。

打开Solidworks软件，单击菜单中“文件”—“新建”，弹出对话框如下图，选择“工程图”，然后单击确定

Solidworks将三维图转为二维图输出的操作流程 solidworks2019三维图怎么转化为二维图软件办公第1张

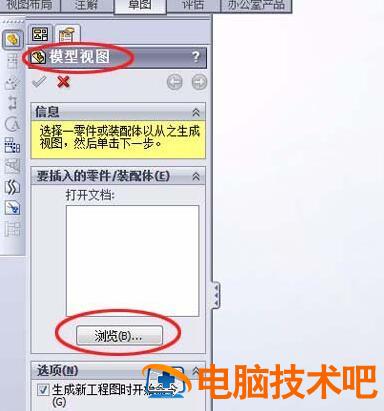

在左边的“模型视图”属性管理框中单击“浏览”按钮，选择以画好的三维模型，这儿以螺栓为例。

Solidworks将三维图转为二维图输出的操作流程 solidworks2019三维图怎么转化为二维图软件办公第2张

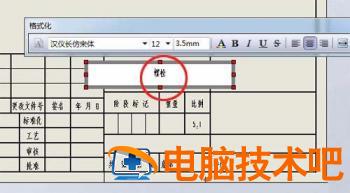

将螺栓三维模型按主视图、俯视图、左视图和三维示意图的顺序依次放置在图纸中，在工具栏中选择“智能尺寸”按钮，依次在三视图中标注螺栓尺寸，在右下角标题栏中添加元件名称(如螺栓)等元件信息，如图

Solidworks将三维图转为二维图输出的操作流程 solidworks2019三维图怎么转化为二维图软件办公第3张

至此就将一个三维模型转换成二维图纸形式，方便元件的加工和安装。

Solidworks将三维图转为二维图输出的操作流程 solidworks2019三维图怎么转化为二维图软件办公第4张

学完本文Solidworks将三维图转为二维图输出的操作流程，是不是觉得以后操作起来会更容易一点呢？
