Catia快速显示所有被隐藏零件的简单教程

2023-07-12 140

本文主要介绍:有的朋友在使用Catia设计过程里，会不小心隐藏些零部件，那么若显示这些零部件，应该如何操作呢？下面就看一看小编分享的Catia快速显示所有被隐藏零件的简单教程吧，希望大家能够得到帮

有的朋友在使用Catia设计过程里，会不小心隐藏些零部件，那么若显示这些零部件，应该如何操作呢？下面就看一看小编分享的Catia快速显示所有被隐藏零件的简单教程吧，希望大家能够得到帮助。

在“视图”工具栏，单击最右侧“交换可视空间”命令，之前的视图将会切换到被隐藏的零部件视图。本命令也可选择菜单“视图”——“隐藏/显示”——“交换可视空间”;

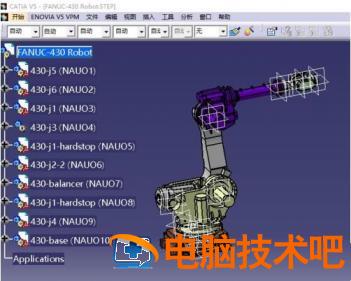

Catia快速显示所有被隐藏零件的简单教程软件办公第1张

执行“交换可视空间”命令后，之前的视图将会切换到被隐藏的零部件的视图当中，如图所示，图中所显示的即装配总图中所有被隐藏的零件;

Catia快速显示所有被隐藏零件的简单教程软件办公第2张

选中视图中所有元素，然后执行“隐藏/显示”命令，让当前视图中的所有元素全部隐藏;

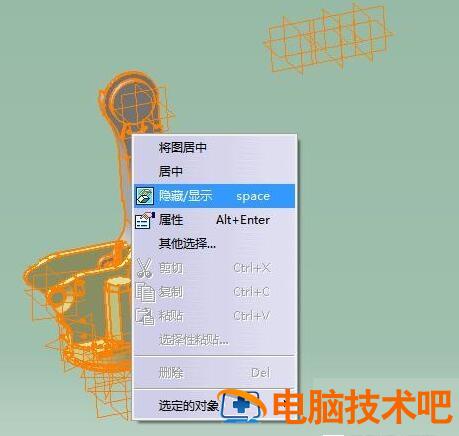

Catia快速显示所有被隐藏零件的简单教程软件办公第3张

再次点击工具栏“交换可视空间”，装配图中的所有元素就全部显示出来了。

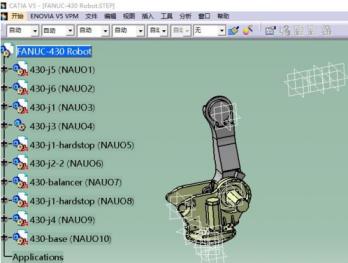

Catia快速显示所有被隐藏零件的简单教程软件办公第4张

各位小伙伴们，看完上面的精彩内容，都清楚Catia快速显示所有被隐藏零件的详细操作了吧！
