草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤

2023-07-12 126

本文主要介绍:听说在草图大师(SketchUp)中还可以绘制一个自动开洞门窗，你们知道怎么操作的吗?以下为你们讲解的文章就是草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤。

听说在草图大师(SketchUp)中还可以绘制一个自动开洞门窗，你们知道怎么操作的吗?以下为你们讲解的文章就是草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤。

我们需要先打开草图大师(SketchUp)软件

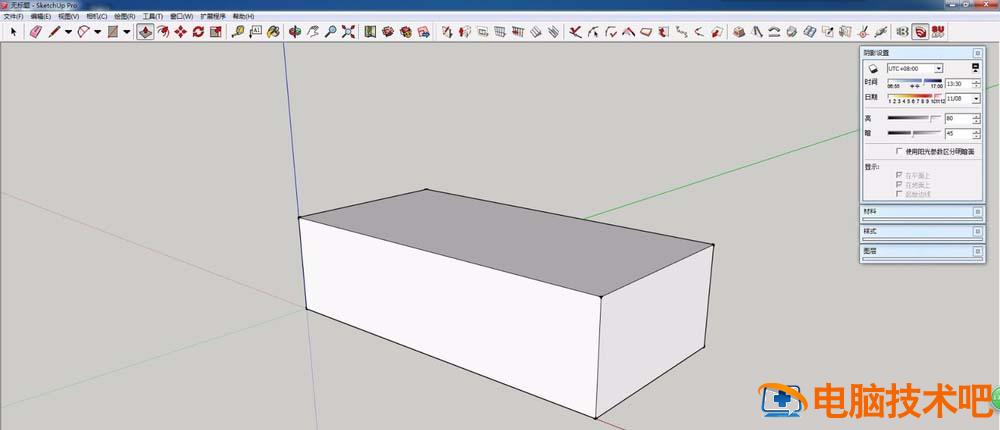

然后我们绘制一个平面，并拉伸为体，代表一个建筑空间。

草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤软件办公第1张

草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤软件办公第2张

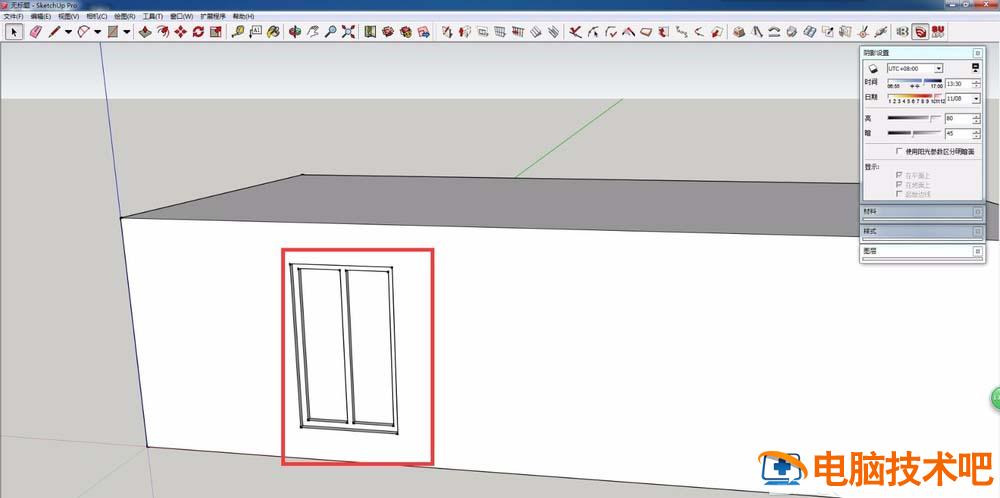

接着我们在墙体上绘制窗户的大小，并绘制出详细的样式。

草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤软件办公第3张

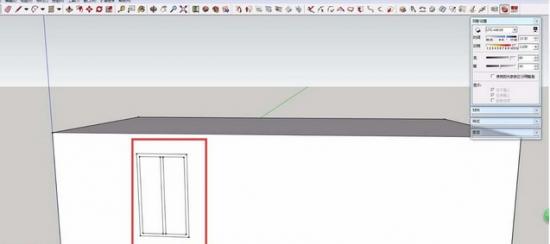

这时适用拉伸工具，将窗框与玻璃与墙体的进退关系表达清楚。

草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤软件办公第4张

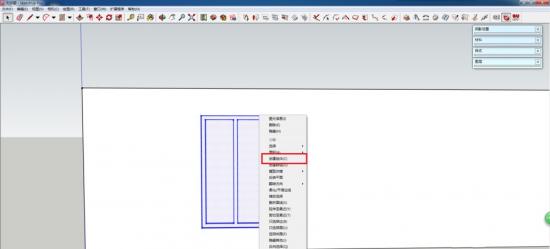

然后我们将窗户框选，并点击右键，选择“制作组件”。

草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤软件办公第5张

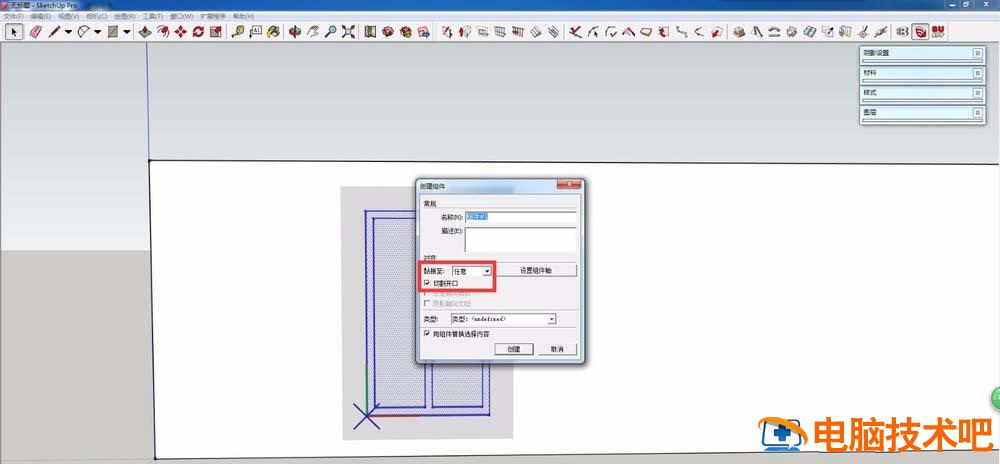

接下来我们在创建组件选项中选择粘贴至“任意”，并勾选“切割窗口”。坐标轴可设可不设。

草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤软件办公第6张

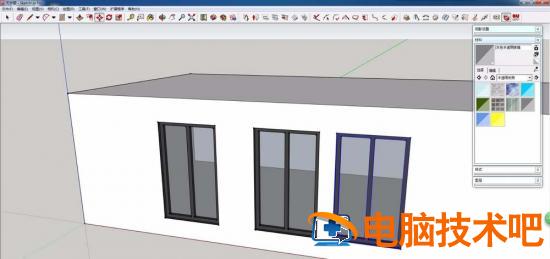

再给窗户敷上材质。

草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤软件办公第7张

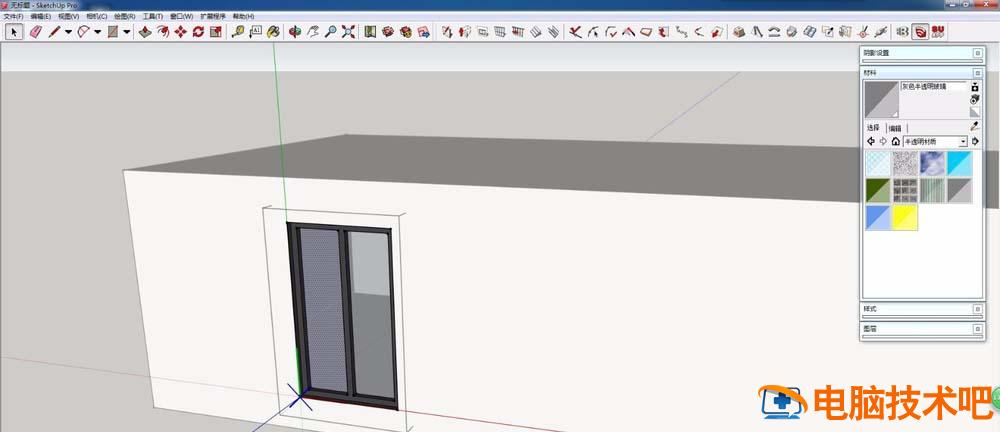

最后一步我们通过复制工具，将窗户复制到任意位置，都可以自动开洞了。

草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤软件办公第8张

看完了上文为你们描述的草图大师(SketchUp)绘制一个自动开洞门窗的详细操作步骤，你们是不是都学会了呀!
