本文主要介绍:很多伙伴对Solidworks切除圆柱中间一部分的操作还不熟悉，动起手来可能还存在点困难，那么话说Solidworks如何切除圆柱中间一部分呢？操作方法如下讲解。

很多伙伴对Solidworks切除圆柱中间一部分的操作还不熟悉，动起手来可能还存在点困难，那么话说Solidworks如何切除圆柱中间一部分呢？操作方法如下讲解。

1、打开SolidWorks，点文件，找到新建，出现一个如图所示的窗口，选择零件，然后点确定。

Solidworks切除圆柱中间一部分的操作方法 solidworks将圆柱切割软件办公第1张

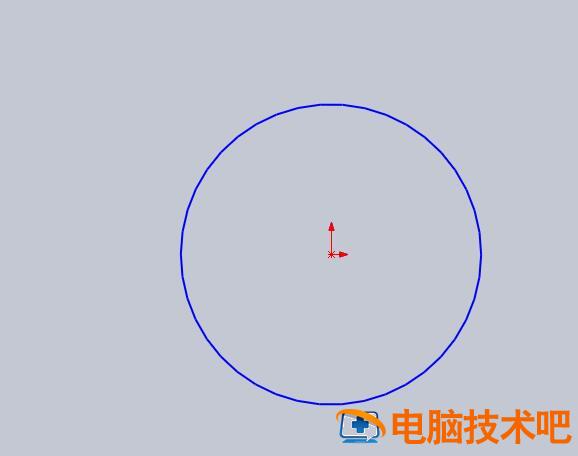

2、选择前视基准面会草图绘制平面，用草图里面的圆命令绘制一个半径50的圆，如图所示。

Solidworks切除圆柱中间一部分的操作方法 solidworks将圆柱切割软件办公第2张

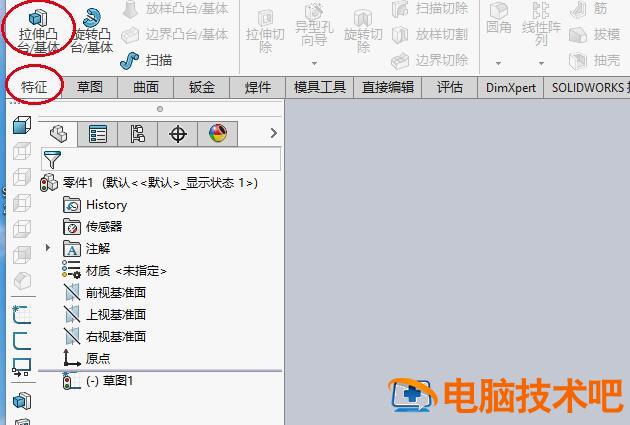

3、找到工具栏“特征”里面如图所示的“拉伸凸台/基体”命令。

Solidworks切除圆柱中间一部分的操作方法 solidworks将圆柱切割软件办公第3张

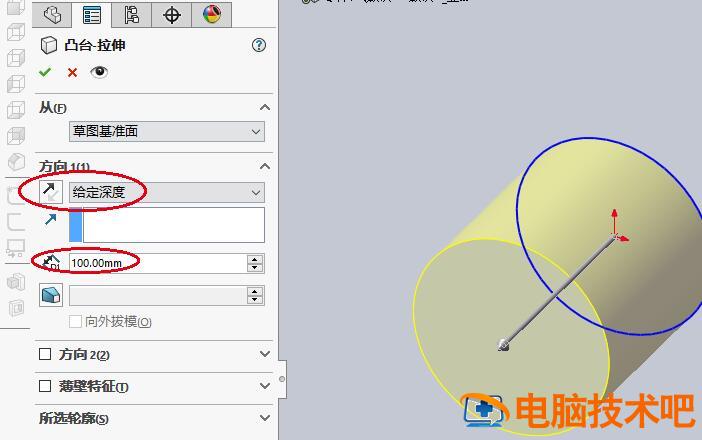

4、点“拉伸凸台/基体”命令，出现一个“拉伸凸台”的参数窗口，填写拉伸深度100，然后点确定，这样就拉伸了一个圆柱体。

Solidworks切除圆柱中间一部分的操作方法 solidworks将圆柱切割软件办公第4张

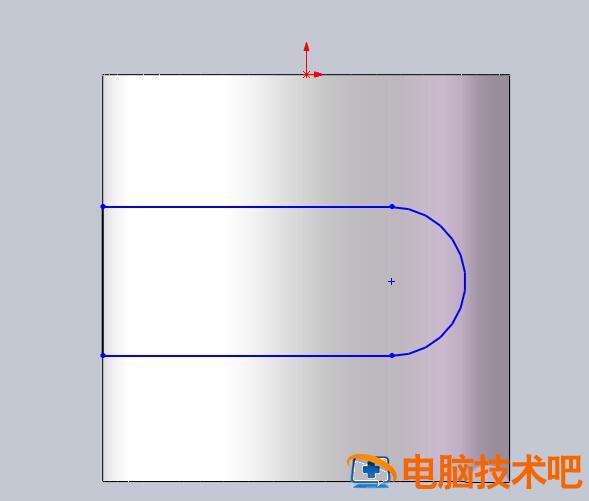

5、选择上视基准面作为草图绘制平面，在中间位置绘制一个如图所示的草图。

Solidworks切除圆柱中间一部分的操作方法 solidworks将圆柱切割软件办公第5张

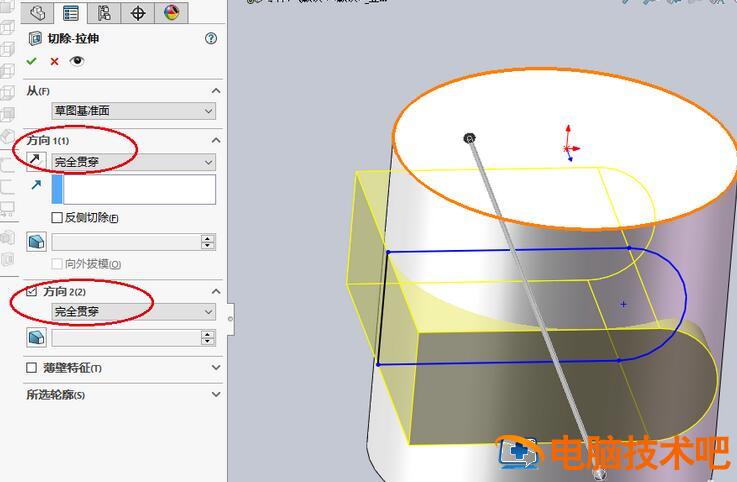

6、找到工具栏“特征”里面的“拉伸切除”命令，出现一个“拉伸切除”参数窗口，拉伸切除的方向选择两个方向，切除的深度都选择“完全贯穿”。

Solidworks切除圆柱中间一部分的操作方法 solidworks将圆柱切割软件办公第6张

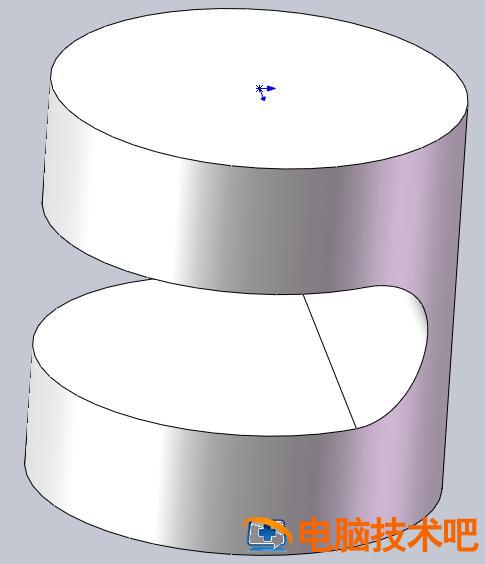

7、点确定，这样圆柱体就从中间切除一部分了，效果如图所示。

Solidworks切除圆柱中间一部分的操作方法 solidworks将圆柱切割软件办公第7张

快来学习学习Solidworks切除圆柱中间一部分的操作方法吧，一定会帮到大家的。
