Matlab绘制子图subplot使用操作详解

 2023-07-12    239

本文主要介绍:一些朋友还不太了解Matlab绘制子图subplot使用操作,而小编今天就分享了Matlab绘制子图subplot使用操作内容,感兴趣的朋友一起来学习一下吧!

一些朋友还不太了解Matlab绘制子图subplot使用操作,而小编今天就分享了Matlab绘制子图subplot使用操作内容,感兴趣的朋友一起来学习一下吧!

情况1:子象限中的子图

subplot的功能:

子图将当前数字划分为按行编号的矩形窗格。 每个窗格都包含一个轴对象,您可以使用轴属性来操作它们。 随后的图被输出到当前窗格。

h =subplot(m,n,p)

m 代表行

n 代表列

p 代表的这个图形画在第几行、第几列。

subplot的使用方法:

h =subplot(m,n,p)

将数字窗口分成m×n的网格,

并在当前图的第p个位置创建一个轴对象,并返回轴句柄。

坐标轴沿着图形窗口的第一行,然后是第二行等。

例如 subplot(2,2,1)

表示一个2行2列的画布上,你用第一行第一列画图。

Matlab绘制子图subplot使用操作详解 软件办公 第1张

例如:复制一下程序到Matlab窗口

figure

t=0:0.001:1;

y1=sin(10*t);

y2=sin(15*t);

y3=sin(20*t);

y4=sin(25*t);

subplot(2,2,1)

plot(t,y1,'--r*','linewidth',2,'markersize',5)

text(.5,.5,{'subplot(2,2,1)'},...

'FontSize',14,'HorizontalAlignment','center')

subplot(2,2,2)

plot(t,y2,'--b*','linewidth',2,'markersize',5)

text(.5,.5,{'subplot(2,2,2)'},...

'FontSize',14,'HorizontalAlignment','center')

subplot(2,2,3)

plot(t,y2,'--b*','linewidth',2,'markersize',5)

text(.5,.5,{'subplot(2,2,3)'},...

'FontSize',14,'HorizontalAlignment','center')

subplot(2,2,4)

plot(t,y2,'--r*','linewidth',2,'markersize',5)

text(.5,.5,{'subplot(2,2,4)'},...

'FontSize',14,'HorizontalAlignment','center')

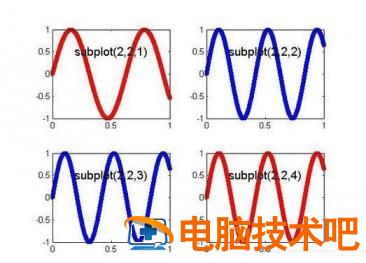

程序编译结果如图所示

Matlab绘制子图subplot使用操作详解 软件办公 第2张

情况2:不对称的子图

以下组合产生子图的不对称排列。如图所示

subplot(2,2,[1 3])

text(.5,.5,'subplot(2,2,[1 3])',...

'FontSize',14,'HorizontalAlignment','center')

subplot(2,2,2)

text(.5,.5,'subplot(2,2,2)',...

'FontSize',14,'HorizontalAlignment','center')

subplot(2,2,4)

text(.5,.5,'subplot(2,2,4)',...

'FontSize',14,'HorizontalAlignment','center')

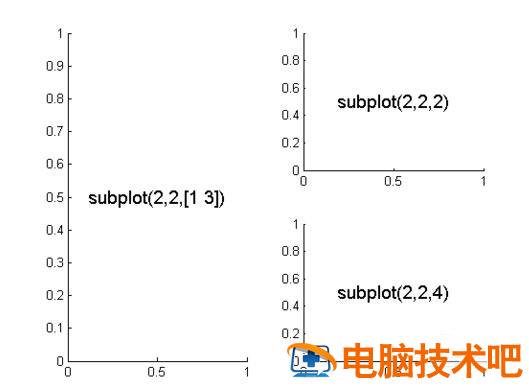

程序编译结果如图所示

Matlab绘制子图subplot使用操作详解 软件办公 第3张

例如:复制一下程序到Matlab窗口

figure

t=0:0.001:1;

y1=sin(10*t);

y2=sin(15*t);

y3=sin(20*t);

y4=sin(25*t);

subplot(2,2,[1 3])

plot(t,y1,'--r*','linewidth',2,'markersize',5)

subplot(2,2,2)

plot(t,y2,'--b*','linewidth',2,'markersize',5)

subplot(2,2,4)

plot(t,y2,'--r*','linewidth',2,'markersize',5)

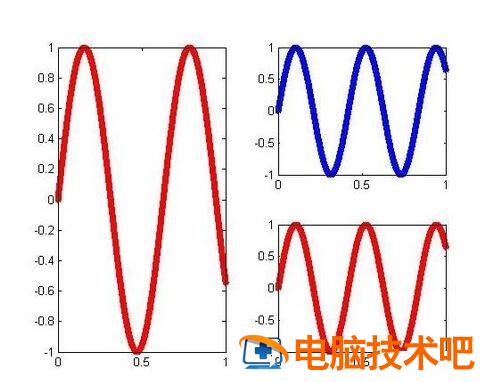

程序编译结果如图所示

Matlab绘制子图subplot使用操作详解 软件办公 第4张

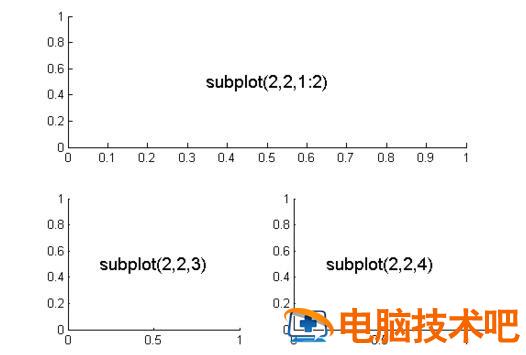

以下组合产生子图的不对称排列。如图所示

subplot(2,2,1:2)

text(.5,.5,'subplot(2,2,1:2)',...

'FontSize',14,'HorizontalAlignment','center')

subplot(2,2,3)

text(.5,.5,'subplot(2,2,3)',...

'FontSize',14,'HorizontalAlignment','center')

subplot(2,2,4)

text(.5,.5,'subplot(2,2,4)',...

'FontSize',14,'HorizontalAlignment','center')

程序编译结果如图所示

Matlab绘制子图subplot使用操作详解 软件办公 第5张

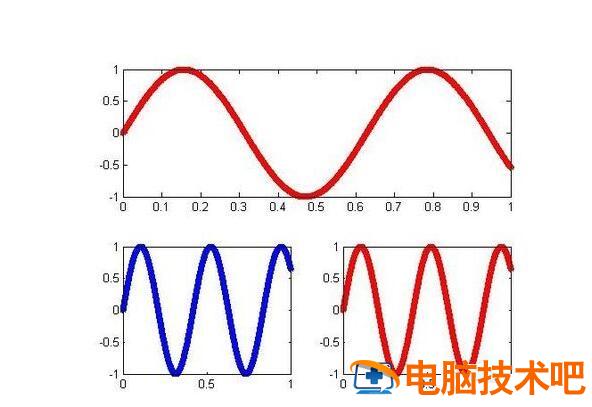

例如:复制一下程序到matlab窗口

figure

t=0:0.001:1;

y1=sin(10*t);

y2=sin(15*t);

y3=sin(20*t);

y4=sin(25*t);

subplot(2,2,[1 2])

plot(t,y1,'--r*','linewidth',2,'markersize',5)

subplot(2,2,3)

plot(t,y2,'--b*','linewidth',2,'markersize',5)

subplot(2,2,4)

plot(t,y2,'--r*','linewidth',2,'markersize',5)

程序编译结果如图所示

Matlab绘制子图subplot使用操作详解 软件办公 第6张

上面就是小编为大家讲解的Matlab绘制子图subplot使用操作内容,一起来学习学习吧。相信是可以帮助到一些新用户的。
