solidworks加强筋怎么倒角 sw中加强筋的画法

2023-07-20 181

本文主要介绍:solidworks加强筋怎么倒角呢，话说不少用户都在咨询这个问题呢?下面就来小编这里看下sw零件倒角的技巧步骤吧，需要的朋友可以参考下哦。

solidworks加强筋怎么倒角呢，话说不少用户都在咨询这个问题呢?下面就来小编这里看下sw零件倒角的技巧步骤吧，需要的朋友可以参考下哦。

第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面;

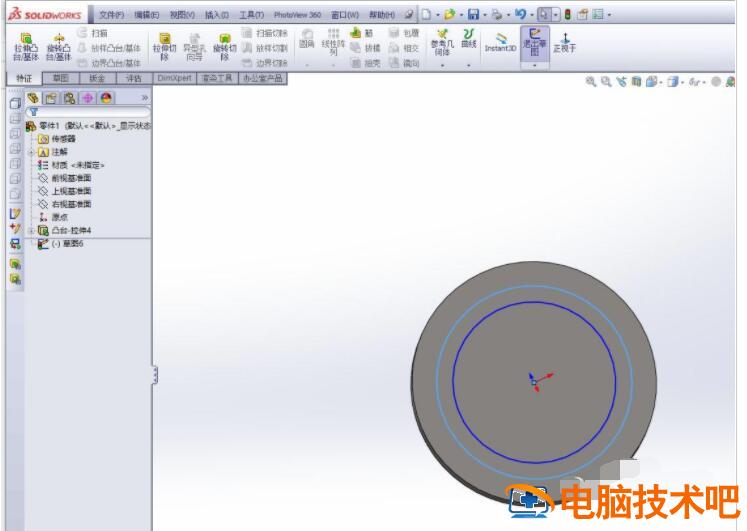

第二步，利用草图工具-圆，绘制一个半径R=60mm，然后再圆台的一个面绘制一个圆环;

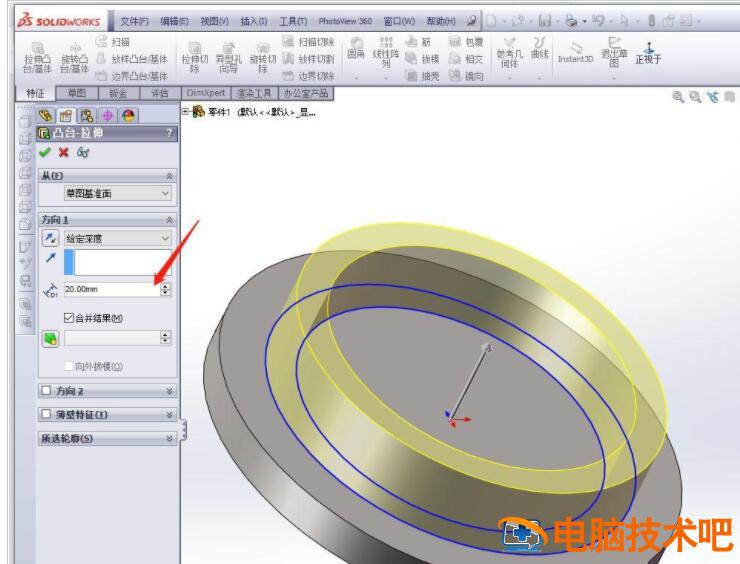

第三步，利用拉伸凸台/基体命令，将圆环拉伸为20mm;

第四步，选择上视基准面，正视基准面，然后绘制一条直线，线的两端点与底盘和筒体相交;

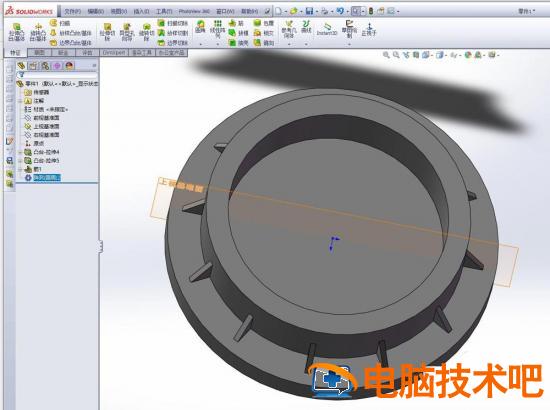

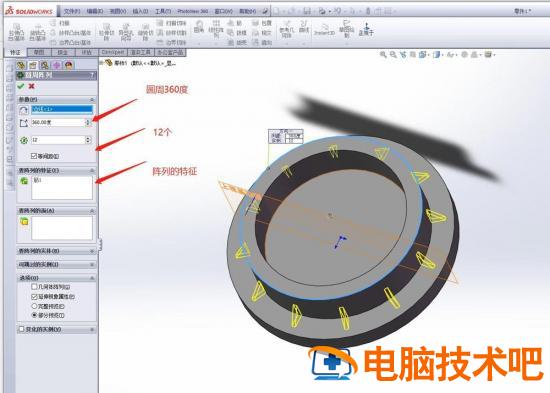

第五步，点击绿色对勾，就生成了一个三角加强筋，然后点击工具栏中的“倒角”工具，点击加强筋的连接处的边线，即可生产倒角的加强筋;

以上就是solidworks加强筋做倒角的技巧，希望大家喜欢哦。
