solidworks如何画螺旋线 solidworks画螺旋线切除

2023-07-21 178

本文主要介绍:solidworks怎么画螺旋线呢，话说不少用户都在咨询这个问题呢?下面就来小编这里看下sw画螺旋线的技巧吧，需要的朋友可以参考下哦。

solidworks怎么画螺旋线呢，话说不少用户都在咨询这个问题呢?下面就来小编这里看下sw画螺旋线的技巧吧，需要的朋友可以参考下哦。

找到螺旋线命令，如图所示

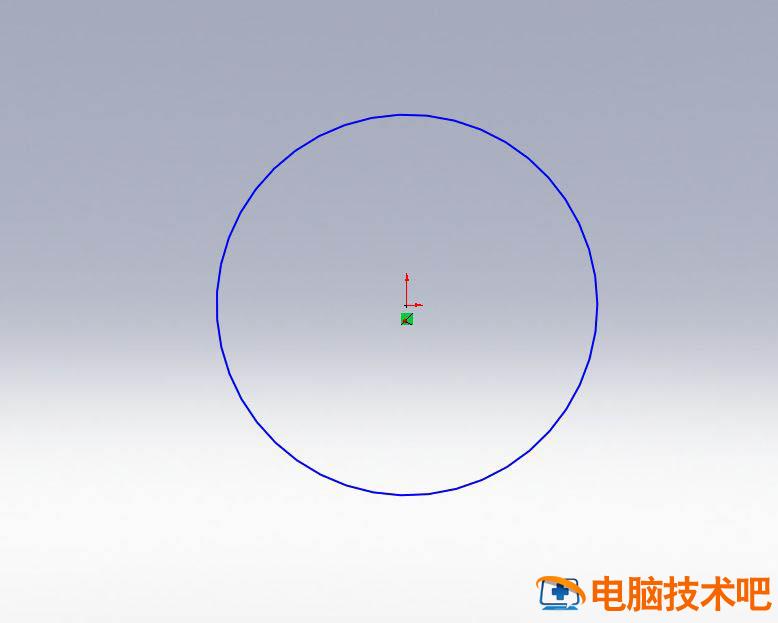

点击草图绘制命，会跳到草图绘制界面，如果之前有绘制好的的圆或者圆弧，就可以直接依据绘制好的圆弧或圆作为螺旋线的基准。

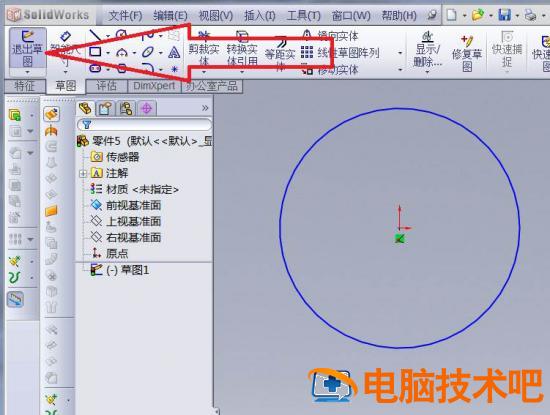

圆绘制好后，点击退出草图。会跳到螺旋线绘制界面

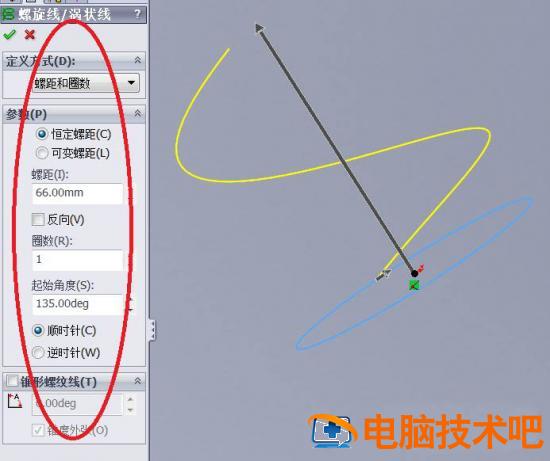

可以看到左边对话框中，一些可以设置的参数

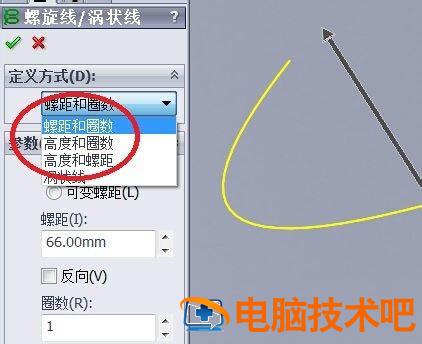

小编选择了通过高度和圈数来设置螺旋线的形状，也可以通过其他两种方式

solidworks如何画螺旋线 solidworks画螺旋线切除软件办公第5张

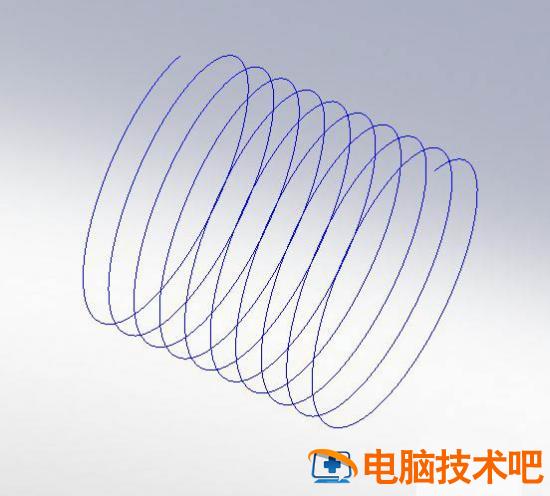

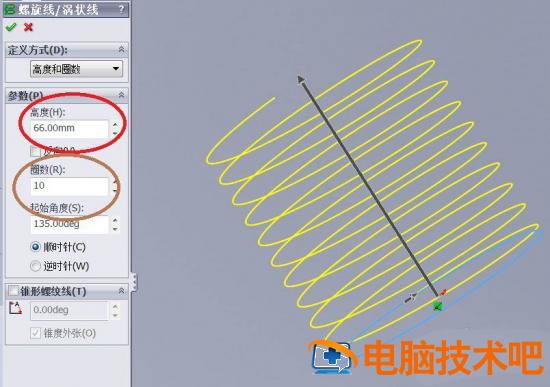

高度设置为66mm，圈数设置为10圈

solidworks如何画螺旋线 solidworks画螺旋线切除软件办公第7张

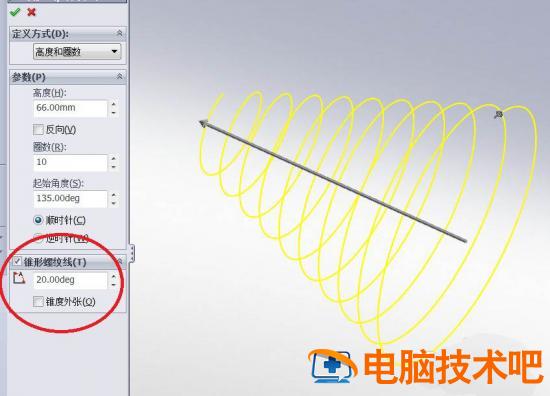

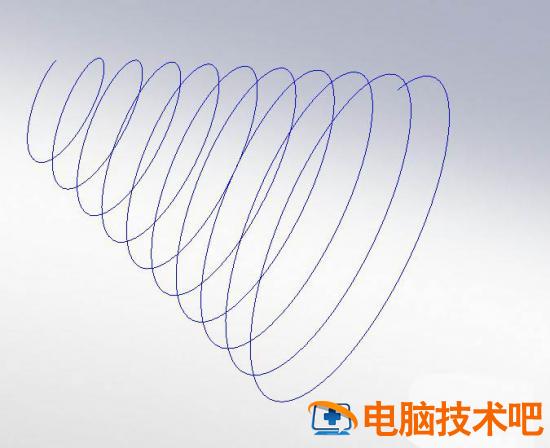

也可以把螺旋线设置成锥状，如图所示

以上就是sw画螺旋线的技巧，希望大家喜欢哦。
