UG 是一款不错的软件，吸引了不少伙伴们入手。接下来小编就来讲解 UG 非切削移动参数设置操作内容，相信一定可以帮助到有需要的朋友。

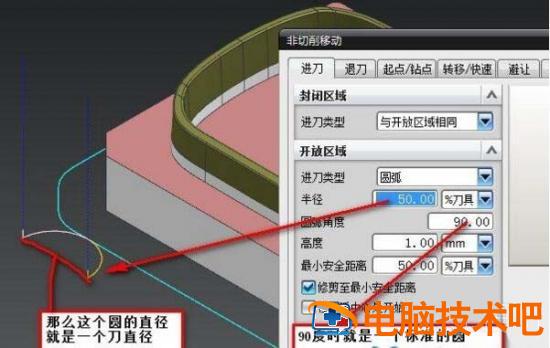

1、设置进刀类型为圆弧，半径 50%，圆弧角度 90 时即为一个标准的半圆。

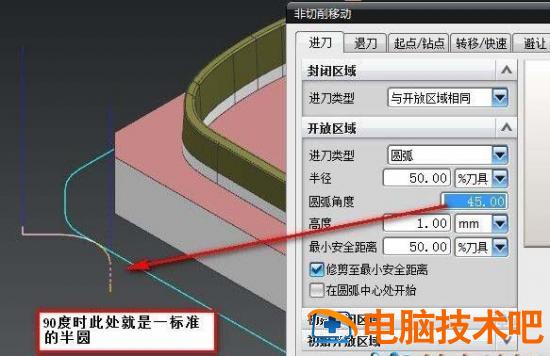

2、若圆弧角度不是 90，那么得到的效果如图所示将不是一个标准的半圆。

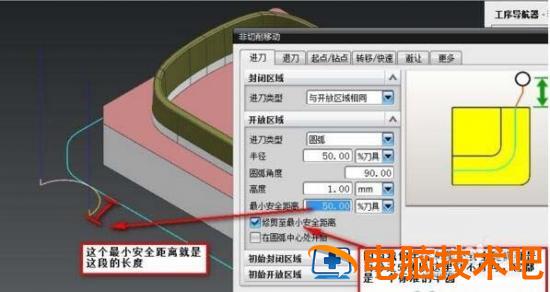

3、最小安全距离如图所示，若最小安全距离的数值跟半径的数值一样，那么下面的修剪至最小安全距离勾不勾选都没有作用了。

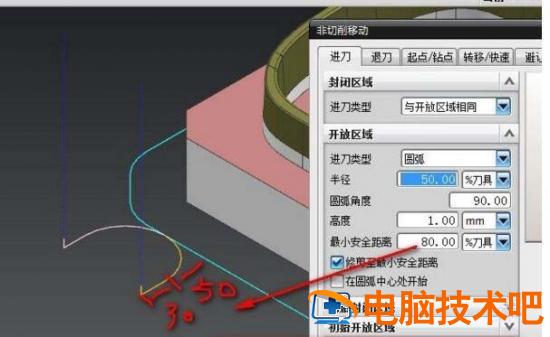

4、若最小安全距离的数值大于半径，本身就是安全的，避开踩刀的可能，所以下面修剪至最小安全距离勾不勾选都已不重要了。

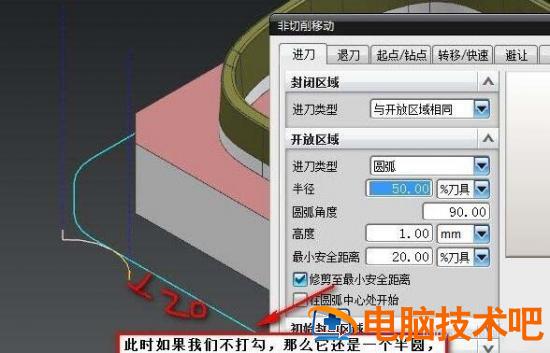

5、若设置最小安全距离的数值小于半径，那么此时修剪才起作用。勾选之后呢，最小安全距离就不是半径值了。

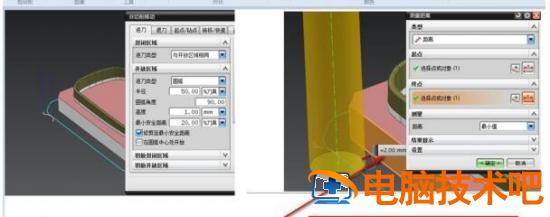

6、那么到底输入多少才合适，只要保证它这个数值大于你留下的部件余量就可以，例如部件余量为 0.2mm, 刀具直径 12，那么 20% 就够了，也可以点击确认之后，把刀具放在工件旁，用测量工具测量距离就知道了。但建议半径跟最小安全距离设置成一样的数值，美观一点。

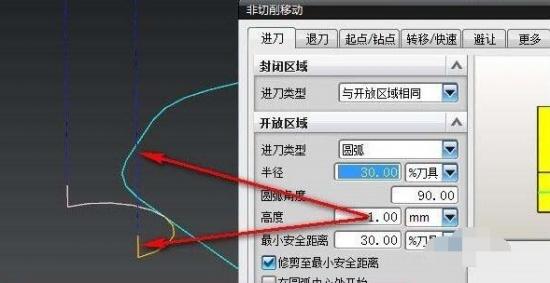

7、这儿的高度设置，大于我们的底部余量即可，因为即使黄线踩刀，也是进给踩刀，但是如果小于底部余量，那么蓝线踩刀就会撞刀了，很危险，因为蓝线是 G00 的进刀。
还不会 UG 非切削移动参数设置操作的朋友们，不要错过小编带来的这篇文章哦。
